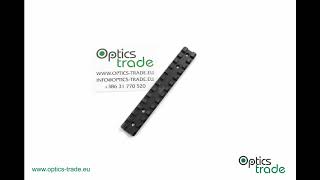

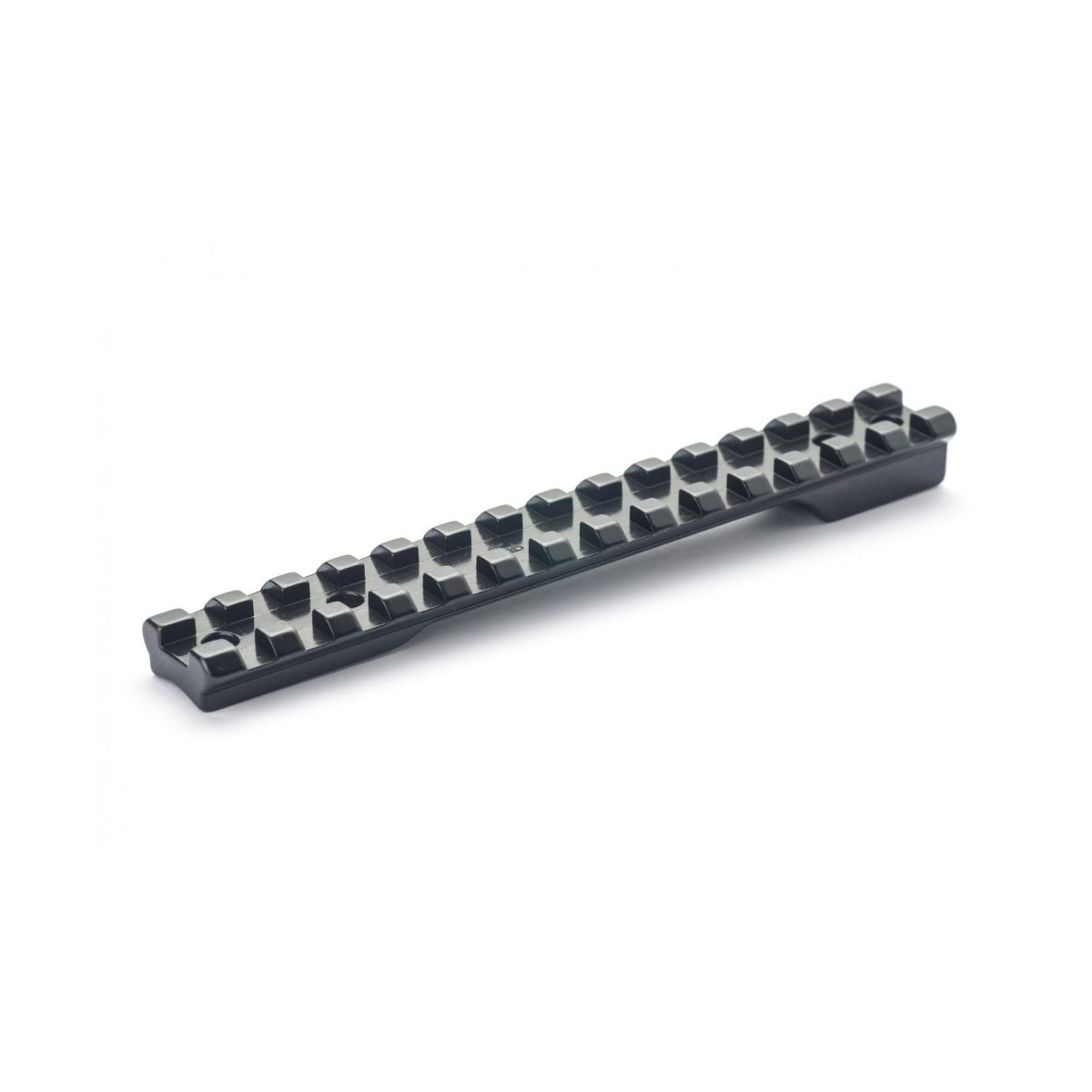

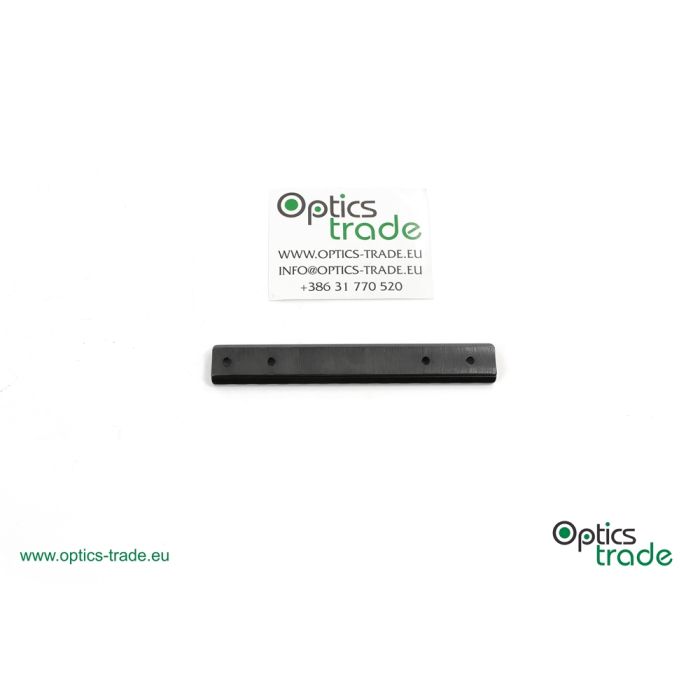

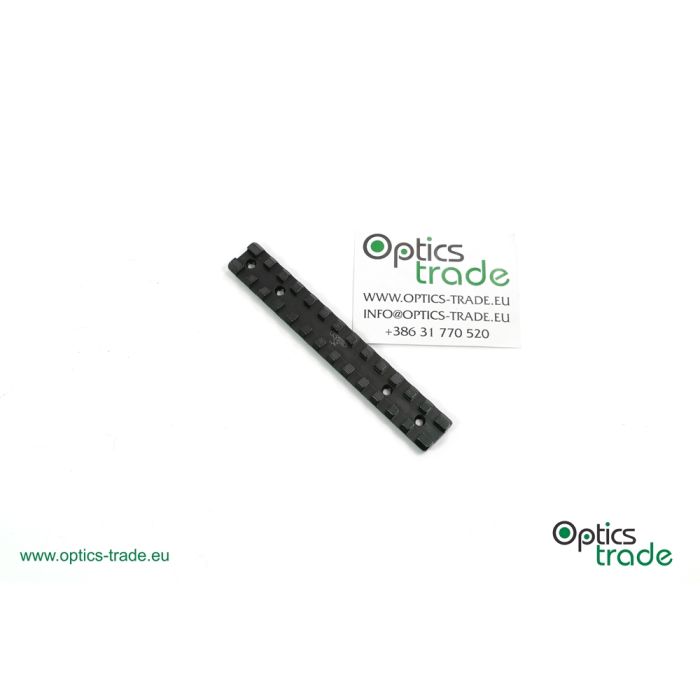

Rusan Picatinny rail - Steyr SBS, Classic, CLII, SM12 (SA)

Uvod

Picatinny šina sastoji se od utora s razmacima od 5,23 mm između njih, što znači da se može koristiti cijelom svojom duljinom. Jednostavna je za montažu i zamjenjiva – ako je nešto izrađeno za Picatinny šinu, odgovarat će bez obzira na proizvođača ili datum proizvodnje. Pristupačna je, izdržljiva i pouzdana – zato je tako često koriste profesionalci i vojska. Zbog svih svojih izvrsnih svojstava, Picatinny šina posljednjih godina dominira tržištem šina.

Picatinny je velik korak naprijed u odnosu na Weaver standard. Weaver ima nekoliko unaprijed određenih utora, dok Picatinny ima utore po cijeloj površini, što omogućuje montažu uređaja gdje god korisnik smatra prikladnim. Weaverov utor širok je 3,8 mm, zbog čega će prsteni za montažu izrađeni za Weaver šinu odgovarati i na Picatinny šinu, dok prsteni izrađeni posebno za Picatinny šinu neće odgovarati na Weaver šinu. To je jedan od glavnih razloga zašto je Picatinny daleko bolje rješenje za montažu.

Rusan, tvrtka iz Hrvatske, jedan je od proizvođača Picatinny šina. Izrađuju nosače od čelika i aluminija te kupcima nude širok izbor Picatinny šina za različite puške. Izrađene su od visokokvalitetnog čelika s duboko plavim završnim slojem. Picatinny šine uključuju vijke s odgovarajućim navojem za pripadajuću pušku. Rusan daje 10 godina jamstva na sve svoje proizvode.

O pušci

Steyr Mannlicher, renomirana tvrtka koja proizvodi vatreno oružje, osnovana je 1864. godine od strane Josefa Werndla. Ubrzo je izrasla u veliku tvrtku s velikim proizvodnim kapacitetom. Godine 1882. suočili su se s manjom krizom zbog nedostatka velikih narudžbi (opskrbljivali su europske vojske puškama s preklopnim zatvaračem – potražnja je opala). Tada je Werndl iskoristio proizvodni kapacitet tvrtke za proizvodnju raznih proizvoda uz vatreno oružje: dinama, elektromotora, žarulja, bicikala, automobila, kamiona. Najaktivnije godine tvrtke bile su bez sumnje tijekom Prvog svjetskog rata, kada je više od 4000 komada vatrenog oružja dnevno izrađivalo njezinih 15.000 zaposlenika. Naziv tvrtke promijenjen je u Steyr-Daimler-Puch AG 1987. godine.

Važno je znati da SBS nije sama puška, nego mehanizam (SBS znači Safe Bolt System) koji se može pronaći u mnogim različitim modelima Steyra: Classic, CL II, SM 12, Pro Hunter, Pro Alaskan, Jagdmatch, Scout itd. SBS je koncept koji odstupa od ustaljenog načela bravljenja pomoću bravnih bradavica na stražnjem dijelu zatvarača. Umjesto toga, dvije suprotne bradavice oblikovane su na prednjem dijelu zatvarača. Sigurnosni osigurač ima tri položaja: u prvom položaju oružje je spremno za paljbu i na osiguraču se vidi crvena točka; u drugom položaju korisnik na osiguraču vidi bijelu točku – okidač je zaključan, ali se zatvarač i dalje može rukovati (punjenje, pražnjenje); u trećem položaju, gdje se na osiguraču vidi bijela crta i bijela točka, zaključani su i okidač i zatvarač.

Postoji razlika između starijih (bez SBS-a) i novijih Steyr pušaka (sa SBS-om) u pogledu radijusa na sanduku (gdje su izbušene rupe za potrebe montaže). Noviji modeli su ravniji (R35) od starijih modela (R17.5, R15).

Steyr Mannlicher SM 12 je repetirka koja ima Steyr SBS (Safe Bolt System). Na svakoj strani zatvarača nalaze se dvije bravne bradavice, ukupno 4 bradavice. Mehanizam radi vrlo glatko. Zatvarač se podiže za 90 stupnjeva i ima izvlakač nalik Sako sustavu s okretnom kandžom na glavi (push-feed). Također ima dva sigurnosna plinska otvora. SM 12 opremljen je Steyrovim Hand Cocking Systemom koji korisniku omogućuje ručno napinjanje unutarnjeg udarnog mehanizma, što povećava sigurnost jer omogućuje ručno otpuštanje udarača. Za napinjanje udarača i deaktiviranje osigurača korisnik ga mora pritisnuti prema naprijed. Za otpuštanje i uključivanje osigurača kompresijom opruge korisnik ga mora pritisnuti prema dolje. Mehanizam je vrlo jednostavan za rukovanje i ne zbunjuje korisnika, za razliku od nekih drugih. Cijev modela SM 12 dostupna je u kalibrima .243 Win., .308 Win., 7mm-08 Rem., 7x64, .270 Win., .30-06 Sprg., .25-06 Rem., 6.5x55 SE, 8x57 JS i 9.3x62. Magnum verzije dostupne su u kalibrima 7mm Rem. Mag., .300 Win. Mag., .300 Wby., 8x68 S, .270 WSM i .300 WSM. Kapacitet spremnika je 4 metka. Na sanduku je izbušeno 6 rupa za potrebe montaže – 3 sprijeda i 3 straga.

Steyr Mannlicher CL II, Steyrova repetirka 21. stoljeća, ima SBS (Safe Bolt System). Nasljednik je poznate serije Steyr Mannlicher Classic. Na zatvaraču se nalaze 4 bravne bradavice, po 2 sa svake strane. Mehanizam je push-feed. Kapacitet spremnika je 4 metka. Cijevi standardnih modela dugačke su 560 mm, dok su magnum modeli opremljeni cijevima duljine 620 mm. Postoji i mogućnost odabira modela Mountain, Light ili Semi-weight, koji imaju cijevi duljine 508 mm. Steyr za CL II komorira sljedeće kalibre: .222 Rem., .223 Rem., .243 Win., .308 Win., 7mm-08 Rem., .270 Win., 7x64, .30-06 Sprg., .25-06 Rem., 6.5x55 SE, 8x57 JS, 9.3x62, .300 Win. Mag., 7mm Rem. Mag., 8x68 S, .270 WSM, .300 WSM., .300 Wby Mag., .375 H&H i .458 Win. Mag. Podmodeli CL II su CL II Halfstock, CL II Halfstock Stainless, CL II Mountain, CL II Light, CL II Semi-weight i Jagdmatch. Svi osim Jagdmatcha dostupni su i u SX verzijama. One imaju robusni SX kundak s gumenim umecima i prizmatičnim aluminijskim ležištem.

Steyr Classic sa SBS (Safe Bolt System) predstavljen je 1997. godine i zamijenio je Steyr Mannlicher modele iz 1969. godine. Puška je dostupna u verziji s punim kundakom i verziji s polukundakom. Verzija s punim kundakom komorirana je za .243 Win., .25-06 Rem., 6.5x55 SE, .270 Win., 7mm-08 Rem., 7x64 mm, .308 Win., .30-06 Sprg. i 8x57 JS. Verzija s polukundakom izrađena je za .25-06 Rem., .243 Win., 6.5x55 SE, .270 Win., 7x64 mm, 7mm-08 Rem., 7mm Rem. Mag., .300 Win. Mag., .308 Win., .30-06 Sprg., 8x57 JS, 8x68S i 9.3x62 mm.

Pro Hunter prvi je put predstavljen 1997. godine i ima SBS (Safe Bolt System). SBS osigurač isti je kao na modelu Classic. Postoje dvije varijante za odabir: Stainless i Mountain. Obje su komorirane za. .243 Win., .25-06 Rem., 6.5x55 SE, .270 Win., 7 mm-08 Rem., 7x64 mm, 7 mm Rem. Mag., .300 Win. Mag., .308 Win., .30-06 Sprg., 8x57 JS, 8x68S i 9.3x62 mm. Verzija Stainless dolazi bez nišana. Verzija Mountain dugačka je 101 cm i teži 2,85 kg, dok je verzija Stainless dugačka 108 cm i teži 2,95 kg. Ukupno je izbušeno i narezano 6 rupa na sanduku (3 sprijeda i 3 straga) – za potrebe montaže.

Scout, predstavljen 1998. godine, također ima SBS (Safe Bolt System). Dolazi s bipodom (dvije noge čine dio kundaka) i ima ravni gornji dio (na vrhu je Weaver šina). Steyr je Scout proizvodio samo u dva kalibra: .223 Rem. i .308 Win. Njegov spremnik prima pet metaka.

Na našoj web stranici nosače za Steyr puške podijelili smo na sljedeći način:

Ako je radijus obje montažne površine R17.5 ili R15, to znači da je nosač namijenjen starijoj Steyr pušci bez SBS-a – one su na našoj web stranici objedinjene u kategorijama Steyr Mannlicher SL, Steyr Mannlicher L, Steyr Mannlicher M i Steyr Mannlicher S. Navedena je udaljenost između unutarnjih montažnih rupa na sanduku (udaljenost B – pogledajte sliku iznad):

Steyr Mannlicher SL (super light) – komoriran za .222 Rem., .222 Rem. Mag., .223 Rem. i 5.6x50 Mag.
Steyr Mannlicher L (light) – komoriran za 5.6x57, .243 Win., .308 Win., .22-250 Rem., i 6mm Rem.
Steyr Mannlicher M (medium) – komoriran za 6.5x57, .270 Win., 7x57, 7x64, .30-06 Sprg., 8x57 i 9.3x62, 6.5x55 i 7.5x55.
Steyr Mannlicher S (heavy/magnum) – komoriran za 6.5x68, 7mm Rem. Mag., .300 Win. Mag., 8x68 S, .375 H&H, .338 Win. Mag., .300 H&H Mag. i 9.3x64

Ako je radijus obje montažne površine R35, to znači da je nosač namijenjen za Steyr SBS. Također smo dodali udaljenost između unutarnjih montažnih rupa na sanduku (udaljenost B – pogledajte sliku iznad):

Steyr SBS B: 76 mm
Steyr SBS B: 56 mm
Steyr SBS B: 62 mm
Steyr SBS B: 69 mm
Steyr SBS B: 73.5 mm
Steyr SBS B: 83 mm
Steyr SBS B: 87.5 mm
Steyr SBS B: 100.2 mm
Steyr SBS B: 104.7 mm

Ovaj nosač prikladan je za Steyr SBS s udaljenošću B od 76 mm.

Steyr puške sa SBS sustavom imaju 6 montažnih rupa na sanduku (3 sprijeda i 3 straga). Za odabir odgovarajućeg nosača morate izmjeriti udaljenost između unutarnjih rupa (rupe 3 i 4 – pogledajte sliku iznad, udaljenost B).

A1: 11.84 mm
A: 10 mm
B: 76 mm
C: 11.84 mm
C1: 10 mm
BHU: 0 mm
Fi: 6-48
R1: R35
R2: R35

Upute za montažu

Uklonite sve mrlje (masnoću, ulje itd.) sa sanduka puške pomoću sredstva za čišćenje (acetona). Nakon što je površina čista i suha, provjerite odgovaraju li vijci šini i rupama na sanduku. Provjerite je li Picatinny šina kompatibilna s puškom pregledom montažnih rupa na obje. Prije trajne montaže šine nanesite minimalnu količinu sredstva za osiguravanje navoja 278 ili 648 na vijke i kontaktne površine. Pazite da tekućina ne dospije u montažne rupe ili u njihovu blizinu. Pažljivo očistite preostali višak tekućine oko šine sredstvom za čišćenje. Pomoću moment ključa zategnite vijke odgovarajućim momentom (do 2,2 Nm) – nemojte pretjerano zatezati.

Jamstvo

Proizvod ima jamstveni rok od 10 godina.
