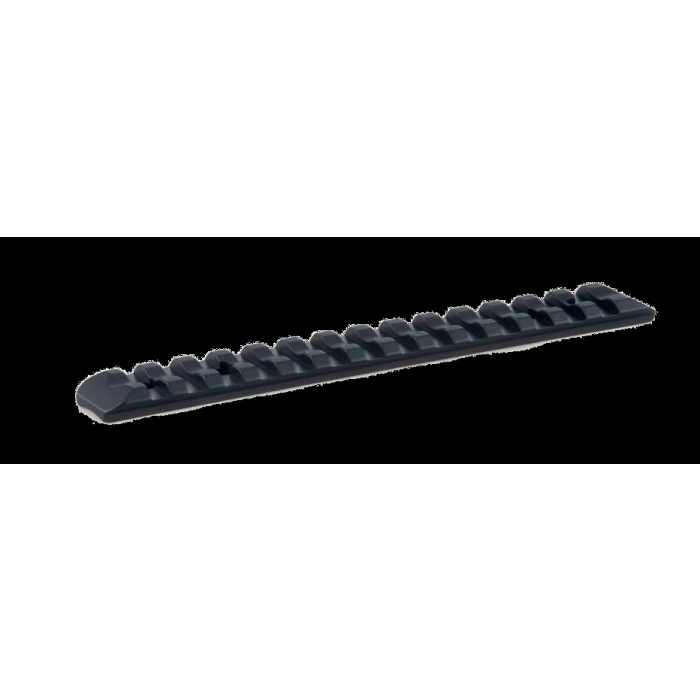

ERA-TAC picatinny rail - Steyr SBS B: 76 mm

Uvod

Picatinny šina sastoji se od utora s razmacima od 5,23 mm između njih, što znači da se može koristiti cijelom svojom duljinom. Jednostavna je za montažu i zamjenjiva – ako je nešto izrađeno za Picatinny šinu, odgovarat će bez obzira na proizvođača ili datum proizvodnje. Pristupačna je, otporna i pouzdana – zato je tako često koriste profesionalci i vojska. Zbog svih svojih izvrsnih svojstava, Picatinny šina posljednjih godina dominira tržištem šina.

Picatinny je velik korak naprijed u odnosu na Weaver standard. Weaver ima nekoliko unaprijed određenih utora, dok Picatinny ima utore po cijeloj površini, što omogućuje montažu uređaja gdje god korisnik smatra prikladnim. Weaverov utor širok je 3,8 mm, zbog čega će prsteni za montažu izrađeni za Weaver šinu također odgovarati na Picatinny šinu, dok prsteni za montažu izrađeni posebno za Picatinny šinu neće odgovarati na Weaver šinu. To je jedan od glavnih razloga zašto je Picatinny daleko bolje rješenje za montažu.

Recknagel trenutačno je najveći proizvođač nosača u Njemačkoj. Njihove Picatinny šine, poznate po izvrsnoj prilagodbi i završnoj obradi, uglavnom su izrađene od visokokvalitetnog aluminija (neke su također izrađene od čelika), zbog čega su vrlo pouzdane. Vijci su uključeni. Trenutačno je čest trend među proizvođačima pušaka izrada sanduka od aluminija – montaža Picatinny šine izrađene od aluminija na takve sanduke stoga nije problematična. Njihovi se proizvodi prodaju pod nazivom Recknagel ili Era-Tac.

O pušci

Steyr Mannlicher, renomirana tvrtka koja proizvodi vatreno oružje, osnovana je 1864. godine od strane Josefa Werndla. Ubrzo je izrasla u veliku tvrtku s velikim proizvodnim kapacitetom. Godine 1882. suočili su se s manjom krizom zbog nedostatka velikih narudžbi (europskim su vojskama isporučivali puške s preklopnim zatvaračem – potražnja je opala). Tada je Werndl iskoristio proizvodni kapacitet tvrtke za izradu raznih proizvoda uz vatreno oružje: dinama, elektromotora, žarulja, bicikala, automobila, kamiona. Najaktivnije godine tvrtke bez sumnje su bile tijekom Prvog svjetskog rata, kada je više od 4000 komada vatrenog oružja dnevno izrađivalo 15.000 zaposlenika. Naziv tvrtke promijenjen je u Steyr-Daimler-Puch AG 1987. godine.

Važno je znati da SBS nije puška sama po sebi, nego sustav zatvarača (SBS znači Safe Bolt System) koji se može pronaći na mnogim različitim modelima Steyra: Classic, CL II, SM 12, Pro Hunter, Pro Alaskan, Jagdmatch, Scout itd. SBS je koncept koji odstupa od ustaljenog načela bravljenja pomoću bravnih bradavica na stražnjem dijelu zatvarača. Umjesto toga, dvije suprotne bradavice oblikovane su na prednjem dijelu zatvarača. Sigurnosni osigurač ima tri položaja: u prvom položaju oružje je spremno za paljbu i na osiguraču se vidi crvena točka; u drugom položaju korisnik na osiguraču vidi bijelu točku – okidač je blokiran, ali se zatvarač i dalje može rukovati (punjenje, pražnjenje); u trećem položaju, gdje se na osiguraču vidi bijela crta i bijela točka, blokirani su i okidač i zatvarač.

Postoji razlika između starijih (bez SBS-a) i novijih Steyr pušaka (sa SBS-om) u pogledu radijusa na sanduku (gdje se buše rupe za potrebe montaže). Noviji modeli su ravniji (R35) od starijih modela (R17.5, R15).

Steyr Mannlicher SM 12 je puška s preklopnim zatvaračem koja ima Steyr SBS (Safe Bolt System). Na svakoj strani zatvarača nalaze se dvije bravne bradavice, ukupno 4 bradavice. Sustav zatvarača radi vrlo glatko. Zatvarač se otvara podizanjem od 90 stupnjeva i ima izvlakač nalik Sako sustavu s okretnom kandžom na glavi (push-feed). Također ima dva sigurnosna plinska otvora. SM 12 opremljen je Steyrovim Hand Cocking Systemom koji korisniku omogućuje ručno napinjanje unutarnjeg udarnog mehanizma, što povećava sigurnost jer omogućuje ručno otpuštanje udarne igle. Za napinjanje udarne igle i deaktivaciju osigurača korisnik ga mora pritisnuti prema naprijed. Za otpuštanje i uključivanje osigurača kompresijom opruge korisnik ga mora pritisnuti prema dolje. Mehanizam je vrlo jednostavan za rukovanje i ne zbunjuje korisnika, za razliku od nekih drugih. Cijev SM 12 dostupna je u kalibrima .243 Win., .308 Win., 7mm-08 Rem., 7x64, .270 Win., .30-06 Sprg., .25-06 Rem., 6.5x55 SE, 8x57 JS i 9.3x62. Magnum verzije dostupne su u kalibrima 7mm Rem. Mag., .300 Win. Mag., .300 Wby., 8x68 S, .270 WSM i .300 WSM. Kapacitet spremnika je 4 metka. Na sanduku je izbušeno 6 rupa za potrebe montaže – 3 sprijeda i 3 straga.

Steyr Mannlicher CL II, Steyrova puška s preklopnim zatvaračem iz 21. stoljeća, ima SBS (Safe Bolt System). Nasljednik je poznate serije Steyr Mannlicher Classic. Na zatvaraču se nalaze 4 bravne bradavice, po 2 sa svake strane. Sustav zatvarača je push-feed. Kapacitet spremnika je 4 metka. Cijevi standardnih modela dugačke su 560 mm, dok su modeli magnum opremljeni cijevima dugim 620 mm. Također postoji mogućnost odabira modela Mountain, Light ili Semi-weight, koji imaju cijevi duge 508 mm. Steyr za CL II nudi sljedeće kalibre: .222 Rem., .223 Rem., .243 Win., .308 Win., 7mm-08 Rem., .270 Win., 7x64, .30-06 Sprg., .25-06 Rem., 6.5x55 SE, 8x57 JS, 9.3x62, .300 Win. Mag., 7mm Rem. Mag., 8x68 S, .270 WSM, .300 WSM., .300 Wby Mag., .375 H&H i .458 Win. Mag. Podmodeli CL II su CL II Halfstock, CL II Halfstock Stainless, CL II Mountain, CL II Light, CL II Semi-weight i Jagdmatch. Svi ovi modeli osim Jagdmatcha dostupni su i u SX verzijama. One imaju robusni SX kundak s gumenim umetcima i prizmatičnim aluminijskim ležištem.

Steyr Classic sa SBS-om (Safe Bolt System) predstavljen je 1997. godine i zamijenio je modele Steyr Mannlicher iz 1969. godine. Puška je dostupna u verziji s punim kundakom i verziji s polukundakom. Verzija s punim kundakom dostupna je u kalibrima .243 Win., .25-06 Rem., 6.5x55 SE, .270 Win., 7mm-08 Rem., 7x64 mm, .308 Win., .30-06 Sprg. i 8x57 JS. Verzija s polukundakom izrađena je za .25-06 Rem., .243 Win., 6.5x55 SE, .270 Win., 7x64 mm, 7mm-08 Rem., 7mm Rem. Mag., .300 Win. Mag., .308 Win., .30-06 Sprg., 8x57 JS, 8x68S i 9.3x62 mm.

Pro Hunter prvi je put predstavljen 1997. godine i ima SBS (Safe Bolt System). SBS osigurač isti je kao na modelu Classic. Postoje dvije varijante za odabir: Stainless i Mountain. Obje su dostupne u kalibrima .243 Win., .25-06 Rem., 6.5x55 SE, .270 Win., 7 mm-08 Rem., 7x64 mm, 7 mm Rem. Mag., .300 Win. Mag., .308 Win., .30-06 Sprg., 8x57 JS, 8x68S i 9.3x62 mm. Verzija Stainless dolazi bez nišana. Verzija Mountain dugačka je 101 cm i teži 2,85 kg, dok je verzija Stainless dugačka 108 cm i teži 2,95 kg. Na sanduku je ukupno izbušeno i narezano 6 rupa (3 sprijeda i 3 straga) – za potrebe montaže.

Scout, predstavljen 1998. godine, također ima SBS (Safe Bolt System). Dolazi s dvonošcem (dvije noge čine dio kundaka) i ima ravni gornji dio (na vrhu se nalazi Weaver šina). Steyr je Scout proizvodio samo u dva kalibra: .223 Rem. i .308 Win. Njegov spremnik prima pet metaka.

A1: 11.84 mm
A: 10 mm
B: 76 mm
C: 11.84 mm
C1: 10 mm
BHU: 0 mm
Fi: 6-48
R1: R35
R2: R35

Na našoj smo stranici nosače za Steyr puške podijelili na sljedeći način:

Ako je radijus obje montažne površine R17.5 ili R15, to znači da je nosač namijenjen starijoj Steyr pušci bez SBS-a – one su na našoj stranici okupljene u kategorijama Steyr Mannlicher SL, Steyr Mannlicher L, Steyr Mannlicher M i Steyr Mannlicher S. Navedena je udaljenost između unutarnjih montažnih rupa na sanduku (udaljenost B – pogledajte sliku iznad):

Steyr Mannlicher SL (super light) – kalibri .222 Rem., .222 Rem. Mag., .223 Rem. i 5.6x50 Mag.
Steyr Mannlicher L (light) – kalibri 5.6x57, .243 Win., .308 Win., .22-250 Rem. i 6mm Rem.
Steyr Mannlicher M (medium) – kalibri 6.5x57, .270 Win., 7x57, 7x64, .30-06 Sprg., 8x57 i 9.3x62, 6.5x55 i 7.5x55.
Steyr Mannlicher S (heavy/magnum) – kalibri 6.5x68, 7mm Rem. Mag., .300 Win. Mag., 8x68 S, .375 H&H, .338 Win. Mag., .300 H&H Mag. i 9.3x64

Ako je radijus obje montažne površine R35, to znači da je nosač namijenjen za Steyr SBS. Također smo dodali udaljenost između unutarnjih montažnih rupa na sanduku (udaljenost B – pogledajte sliku iznad):

Steyr SBS B: 76 mm
Steyr SBS B: 56 mm
Steyr SBS B: 62 mm
Steyr SBS B: 69 mm
Steyr SBS B: 73.5 mm
Steyr SBS B: 83 mm
Steyr SBS B: 87.5 mm
Steyr SBS B: 100.2 mm
Steyr SBS B: 104.7 mm

Ovaj je nosač prikladan za Steyr SBS s udaljenošću B od 76 mm.

Steyr puške sa SBS sustavom imaju 6 montažnih rupa na sanduku (3 sprijeda i 3 straga). Kako biste odabrali odgovarajući nosač, morate izmjeriti udaljenost između unutarnjih rupa (rupa 3 i 4 – pogledajte sliku iznad, udaljenost B).

Upute za montažu

Uklonite sve mrlje (masnoću, ulje itd.) sa sanduka puške pomoću sredstva za čišćenje (acetona). Kada je površina čista i suha, provjerite odgovaraju li vijci šini i rupama na sanduku. Provjerite je li Picatinny šina kompatibilna s puškom pregledom montažnih rupa na obje. Prije trajne montaže šine nanesite minimalnu količinu sredstva za osiguravanje navoja 278 ili 648 na vijke i kontaktne površine. Pazite da tekućina ne dospije u ili blizu montažnih rupa. Pažljivo očistite preostali višak tekućine oko šine sredstvom za čišćenje. Pomoću moment ključa zategnite vijke odgovarajuće (do 2,2 Nm) – nemojte pretjerano zatezati.

Jamstvo

Proizvod ima jamstveni rok od 10 godina.
