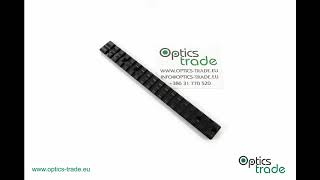

ERA-TAC picatinny rail - Savage rounded top, short - 20 MOA

Uvod

Picatinny šina sastoji se od utora s razmacima od 5,23 mm između njih, što znači da se može koristiti cijelom svojom duljinom. Jednostavna je za montažu i zamjenjiva – ako je nešto izrađeno za Picatinny šinu, odgovarat će bez obzira na proizvođača ili datum proizvodnje. Pristupačna je, otporna i pouzdana – zato je tako često koriste profesionalci i vojska. Zbog svih svojih izvrsnih svojstava, Picatinny šina posljednjih godina dominira tržištem šina.

Picatinny je velik korak naprijed u odnosu na Weaver standard. Weaver ima nekoliko unaprijed određenih utora, dok Picatinny ima utore po cijeloj površini, što omogućuje montažu uređaja gdje god korisnik smatra prikladnim. Weaverov utor širok je 3,8 mm, zbog čega će prstenasti nosači izrađeni za Weaver šinu također odgovarati na Picatinny šinu, dok prstenasti nosači izrađeni posebno za Picatinny šinu neće odgovarati na Weaver šinu. To je jedan od glavnih razloga zašto je Picatinny daleko bolje rješenje za montažu.

Recknagel trenutačno je najveći proizvođač nosača u Njemačkoj. Njihove Picatinny šine, poznate po izvrsnom pristajanju i završnoj obradi, uglavnom su izrađene od visokokvalitetnog aluminija (neke su također izrađene od čelika), zbog čega su vrlo pouzdane. Vijci su uključeni. Trenutačno je čest trend među proizvođačima pušaka izrada sanduka od aluminija – montaža aluminijske Picatinny šine na jedan od tih sanduka stoga nije problematična. Njihovi se proizvodi prodaju pod nazivom Recknagel ili Era-Tac.

Nagib od 20 MOA

Nagib od 20 MOA potreban je samo kada optički ciljnik ostane bez elevacije. Na primjer, pri gađanju na udaljenosti od 100 m, strijelac dobiva dodatnih 58,2 cm / 100 m raspona elevacije s nosačem od 20 MOA. To je približno 5,8 Mrad elevacije. Da bude još jasnije – ako je meta postavljena na 100 m, optički ciljnik s nagnutom šinom od 20 MOA ciljat će u središte mete, dok će cijev puške ciljati 58 cm više od optičkog ciljnika. To strijelcu daje dodatnu elevaciju potrebnu za gađanje na velike udaljenosti. Ako planirate pucati na udaljenostima većim od 600 metara, upotreba šine s nagibom od 20 MOA izrazito se preporučuje. Nema negativnog učinka nagnute Picatinny šine u montažnom sklopu ako pucate samo na kraćim udaljenostima. Isto vrijedi i obrnuto, jer ako ne pucate na ekstremnim udaljenostima, Picatinny šina s nagibom nije potrebna.

O pušci

Savage Arms je tvrtka za proizvodnju vatrenog oružja iz Westfielda, Massachusetts. Osnovao ju je 1894. Arthur Savage u Utici, New York. Na početku je tvrtka proizvodila puške, pištolje i streljivo. Tijekom Drugog svjetskog rata Savage Arms okrenuo se vojnoj proizvodnji – proizvodili su poznati strojnicu Thompson i Lee-Enfield, repetirku. Također su poznati po svom jedinstvenom okidaču „Accutrigger“, polužnoj pušci Model 99 bez udarača i sportskom metku .300 Savage.

Godine 1998. Savage je želio jasniju razliku između modela s kratkim i dugim zatvaračem – modele s kratkim zatvaračem nazvali su „Model 10“, dok su modeli s dugim zatvaračem zadržali broj 110. Godine 2003. Savage je za ovu seriju vatrenog oružja predstavio Accutrigger – ovaj okidač korisniku omogućuje podešavanje sile povlačenja okidača prema vlastitim željama.

Savage model 10 može biti komoriran za .308 Win., 6.5 Creedmoor i 6mm Creedmoor. Broj „10“ znači da ima kratki zatvarač – dugi zatvarač označen je brojem 110. Postoji prilično mnogo varijacija za odabir – neke od njih imaju Accutriger koji korisniku omogućuje podešavanje sile povlačenja okidača prema vlastitim željama bez odlaska oružaru. Na svakoj od dviju površina nalaze se dvije montažne rupe.

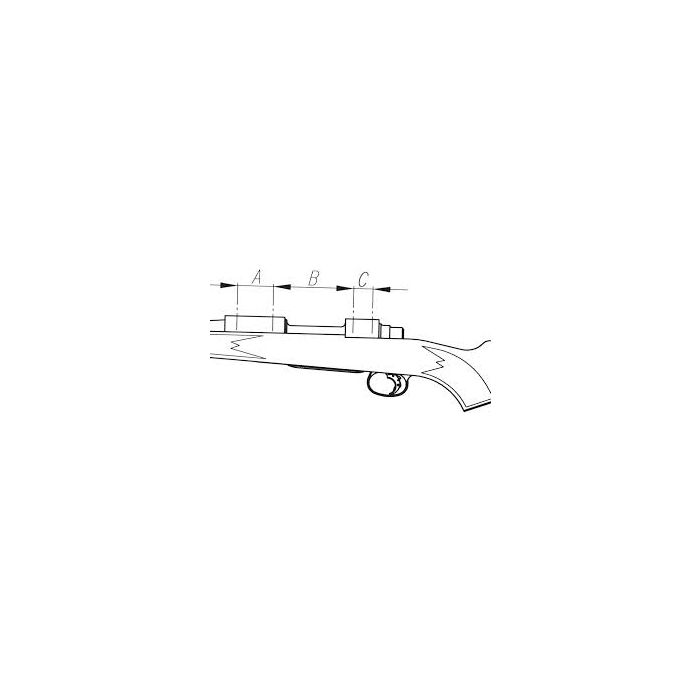

Puške Savage 110 (dugi zatvarač) i 10 (kratki zatvarač) imaju slične zatvarače. Radijusi montažnih površina isti su, ali postoji razlika u udaljenosti B (pogledajte sliku ispod). Zato će dvodijelni nosači izrađeni za Savage 110 odgovarati Savageu 10, dok jednodijelni nosači izrađeni za Savage 110 neće odgovarati Savageu 10.

Puške Savage Mod. 10 mogu imati okruglu ili ravnu stražnju montažnu površinu. To ovisi o tome kada je puška proizvedena – starije puške imaju ravan stražnji dio (flat top) sanduka, dok novije imaju okrugli stražnji dio (round top). Na temelju toga mora se odabrati odgovarajući nosač.

Ovaj nosač prikladan je za novije modele Savage Mod. 10 s okruglom stražnjom montažnom površinom.

A: 22 mm
B: 100 mm
C: 22 mm
BHU: 0 mm
Fi: 6-48
R1:
R2:

Upute za montažu

Uklonite sve mrlje (mast, ulje itd.) sa sanduka puške pomoću sredstva za čišćenje (acetona). Nakon što je površina čista i suha, provjerite odgovaraju li vijci šini i rupama na sanduku. Provjerite je li Picatinny šina kompatibilna s puškom pregledom montažnih rupa na obje komponente. Prije trajne montaže šine nanesite minimalnu količinu sredstva za osiguravanje navoja 278 ili 648 na vijke i kontaktne površine. Pazite da tekućina ne dospije u ili blizu montažnih rupa. Pažljivo očistite preostali višak tekućine oko šine pomoću sredstva za čišćenje. Pomoću moment ključa zategnite vijke odgovarajuće (do 2,2 Nm) – nemojte ih previše zategnuti.

Jamstvo

Proizvod ima jamstveni rok od 10 godina.
