ERA-TAC picatinny rail - Savage rounded top, short (model 10)

Uvod

Picatinny šina sastoji se od utora s razmacima od 5,23 mm između njih, što znači da se može koristiti cijelom svojom duljinom. Jednostavna je za montažu i zamjenjiva – ako je nešto izrađeno za Picatinny šinu, odgovarat će bez obzira na proizvođača ili datum proizvodnje. Pristupačna je, otporna i pouzdana – zato je tako često koriste profesionalci i vojska. Zbog svih svojih izvrsnih svojstava, Picatinny šina posljednjih godina dominira tržištem šina.

Picatinny je velik korak naprijed u odnosu na Weaver standard. Weaver ima nekoliko unaprijed određenih utora, dok Picatinny ima utore po cijeloj površini, što omogućuje montažu uređaja gdje god korisnik smatra prikladnim. Weaverov utor širok je 3,8 mm, zbog čega će prstenasti nosači izrađeni za Weaver šinu također odgovarati na Picatinny šinu, dok prstenasti nosači izrađeni posebno za Picatinny šinu neće odgovarati na Weaver šinu. To je jedan od glavnih razloga zašto je Picatinny daleko bolje rješenje za montažu.

Recknagel je trenutačno najveći proizvođač nosača u Njemačkoj. Njihove Picatinny šine, poznate po izvrsnom pristajanju i završnoj obradi, uglavnom su izrađene od visokokvalitetnog aluminija (neke su također izrađene od čelika), zbog čega su vrlo pouzdane. Vijci su uključeni. Trenutačno je čest trend među proizvođačima pušaka izrada sanduka od aluminija – montaža Picatinny šine izrađene od aluminija na jedan od tih sanduka stoga nije problematična. Njihovi se proizvodi prodaju pod nazivom Recknagel ili Era-Tac.

O pušci

Savage Arms je tvrtka za proizvodnju vatrenog oružja iz Westfielda, Massachusetts. Osnovao ju je 1894. Arthur Savage u Utici, New York. U početku je tvrtka proizvodila puške, pištolje i streljivo. Tijekom Drugog svjetskog rata Savage Arms okrenuo se vojnoj proizvodnji – proizvodili su poznati automatski pištolj Thompson i Lee-Enfield, repetirku. Također su poznati po svom jedinstvenom okidaču „Accutrigger“, polužnoj pušci Model 99 bez udarača i sportskom metku .300 Savage.

Godine 1998. Savage je želio jasniju razliku između modela s kratkim i dugim zatvaračem – modele s kratkim zatvaračem nazvali su „Model 10“, dok su modeli s dugim zatvaračem zadržali broj 110. Godine 2003. Savage je predstavio Accutrigger za ovu seriju vatrenog oružja – ovaj okidač korisniku omogućuje podešavanje sile okidanja prema vlastitim željama.

Savage model 10 može biti komoriran za .308 Win., 6.5 Creedmoor i 6mm Creedmoor. Broj „10“ znači da ima kratki zatvarač – dugi zatvarač označen je brojem 110. Postoji dosta varijacija za odabir – neke od njih imaju Accutriger koji korisniku omogućuje podešavanje sile okidanja prema vlastitim željama bez odlaska oružaru. Na svakoj od dviju površina nalaze se dvije montažne rupe.

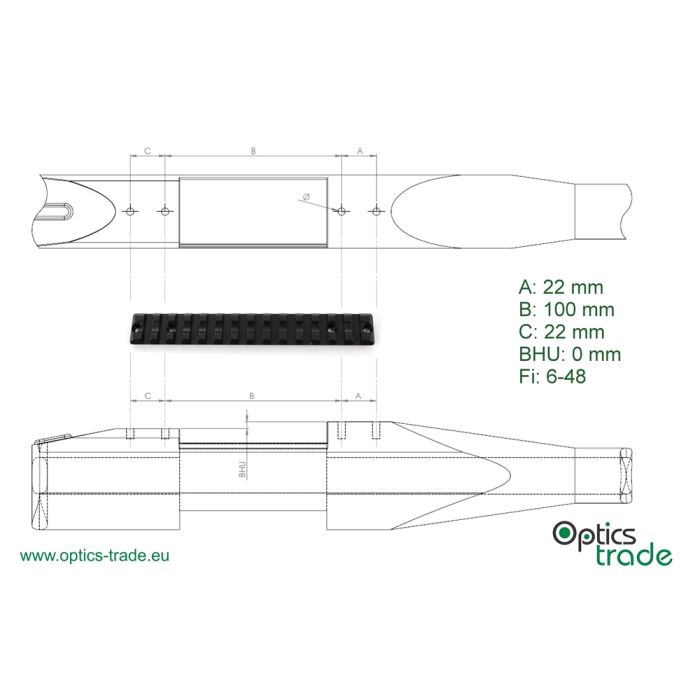

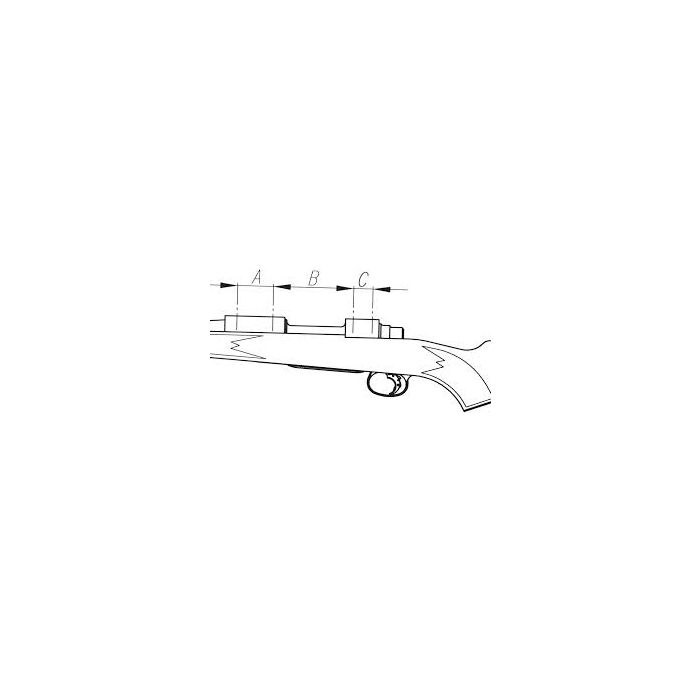

Puške Savage 110 (dugi zatvarač) i 10 (kratki zatvarač) imaju slične zatvarače. Radijusi montažnih površina isti su, ali postoji razlika u udaljenosti B (vidi sliku u nastavku). Zato će dvodijelni nosači izrađeni za Savage 110 odgovarati Savageu 10, dok jednodijelni nosači izrađeni za Savage 110 neće odgovarati Savageu 10.

Puške Savage Mod. 10 mogu imati okruglu ili ravnu stražnju montažnu površinu. To ovisi o vremenu proizvodnje puške – starije puške imaju ravan stražnji dio (flat top) sanduka, dok novije imaju okrugli stražnji dio (round top). Na temelju toga treba odabrati odgovarajući nosač.

Ovaj nosač prikladan je za novije modele Savage Mod. 10 s okruglom stražnjom montažnom površinom.

A: 22 mm
B: 100 mm
C: 22 mm
BHU: 0 mm
Fi: 6-48
R1:
R2:

Upute za montažu

Uklonite sve mrlje (masnoću, ulje itd.) sa sanduka puške pomoću sredstva za čišćenje (acetona). Nakon što je površina čista i suha, provjerite odgovaraju li vijci šini i rupama na sanduku. Provjerite je li Picatinny šina kompatibilna s puškom pregledom montažnih rupa na obje. Prije trajne montaže šine nanesite minimalnu količinu sredstva za osiguravanje navoja 278 ili 648 na vijke i kontaktne površine. Pazite da tekućina ne dospije u ili blizu montažnih rupa. Pažljivo očistite preostali višak tekućine oko šine sredstvom za čišćenje. Pomoću moment ključa zategnite vijke odgovarajuće (do 2,2 Nm) – nemojte previše zategnuti.

Jamstvo

Proizvod ima jamstveni rok od 10 godina.
