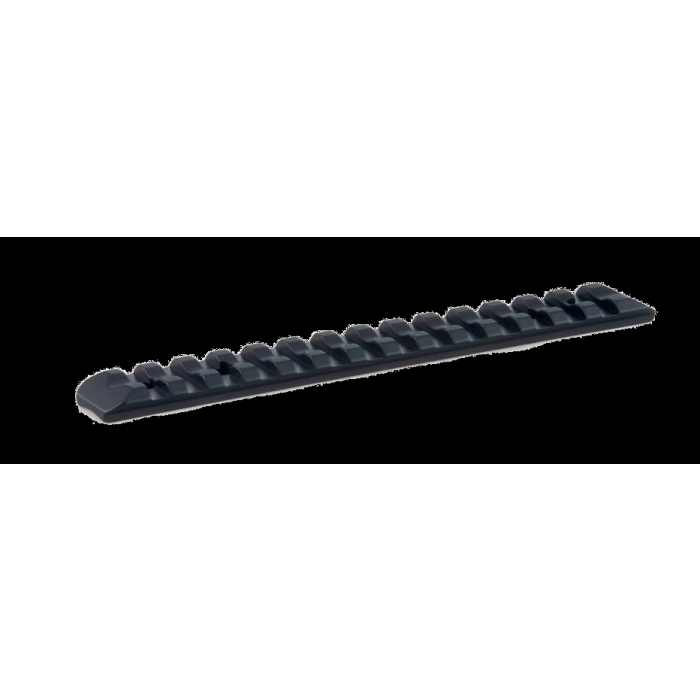

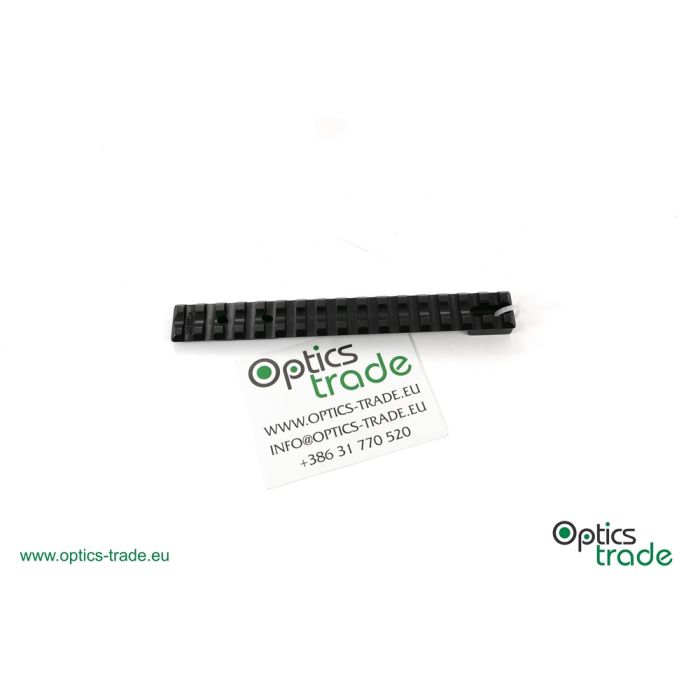

ERA-TAC picatinny rail - Mauser K98 20 MOA

Uvod

Picatinny šina sastoji se od utora s razmacima od 5,23 mm između njih, što znači da se može koristiti cijelom svojom duljinom. Jednostavna je za montažu i zamjenjiva – ako je nešto izrađeno za Picatinny šinu, odgovarat će bez obzira na proizvođača ili datum proizvodnje. Pristupačna je, otporna i pouzdana – zato je tako često koriste profesionalci i vojska. Zbog svih svojih izvrsnih svojstava, Picatinny šina posljednjih godina dominira tržištem šina.

Picatinny je veliki korak naprijed u odnosu na Weaver standard. Weaver ima nekoliko unaprijed određenih utora, dok Picatinny ima utore po cijeloj površini, što omogućuje montažu uređaja gdje god korisnik smatra prikladnim. Weaverov utor širok je 3,8 mm, zbog čega će prstenasti nosači izrađeni za Weaver šinu također odgovarati na Picatinny šinu, dok prstenasti nosači izrađeni posebno za Picatinny šinu neće odgovarati na Weaver šinu. To je jedan od glavnih razloga zašto je Picatinny daleko bolje rješenje za montažu.

Recknagel trenutačno je najveći proizvođač nosača u Njemačkoj. Njihove Picatinny šine, poznate po izvrsnom pristajanju i završnoj obradi, uglavnom su izrađene od visokokvalitetnog aluminija (neke su također izrađene od čelika), zbog čega su vrlo pouzdane. Vijci su uključeni. Trenutačno je čest trend među proizvođačima pušaka izrada sanduka od aluminija – montaža aluminijske Picatinny šine na takve sanduke stoga nije problematična. Njihovi se proizvodi prodaju pod nazivom Recknagel ili Era-Tac.

Nagib od 20 MOA

Nagib od 20 MOA potreban je samo kada optički ciljnik ostane bez elevacije. Na primjer, pri gađanju na udaljenosti od 100 m, strijelac dobiva dodatnih 58,2 cm / 100 m raspona elevacije s nosačem od 20 MOA. To je približno 5,8 Mrad elevacije. Da bude još jasnije – ako je meta postavljena na 100 m, optički ciljnik s nagnutom šinom od 20 MOA ciljat će središte mete, dok će cijev puške ciljati 58 cm više od optičkog ciljnika. To strijelcu daje dodatnu elevaciju potrebnu za gađanje na velikim udaljenostima. Ako planirate pucati na udaljenostima većim od 600 metara, upotreba šine s 20 MOA izrazito se preporučuje. Nema negativnog učinka nagnute Picatinny šine u montažnom sklopu ako pucate samo na kraćim udaljenostima. Isto vrijedi i obrnuto, jer ako ne pucate na ekstremnim udaljenostima, Picatinny šina s nagibom nije potrebna.

O pušci

Mauser je njemački proizvođač oružja poluautomatskih pištolja i repetirki s repetirnim zatvaračem. Izvorno je osnovan kao Königliche Waffen Schmieden 1811. Njihovi su dizajni postigli veliku popularnost, a proizvodi su se izvozili u brojne zemlje. Zbog njihova uspjeha, mnogi drugi proizvođači koristili su sličan dizajn.

Mauser K98 najčešće je proizvedena repetirka na svijetu (izrađeno je približno 60 milijuna primjeraka). Njegovo je ime povezano s godinom kada je predstavljen javnosti – 1898. To je bilo standardno vatreno oružje u Prvom i Drugom svjetskom ratu. Danas se uglavnom koristi u lovne svrhe. Mnogi proizvođači vatrenog oružja kopirali su sustav K98 zbog njegova uspjeha. To je, bez sumnje, jedan od najkopiranijih sustava koji postoje (koriste ga renomirani proizvođači kao što su Zastava, CZ, Husqvarna, Antonio Zoli itd.). Noviji modeli K98 izrađuju se bez ispupčenja (stariji modeli Mauser K98 punili su se uz pomoć stripper clipa, zbog čega su imali ispupčenje na sanduku – ako tražite nosač za model s ispupčenjem, kliknite ovdje). Noviji modeli više ne zahtijevaju ispupčenje za punjenje. Posljedično, montažna površina je veća.

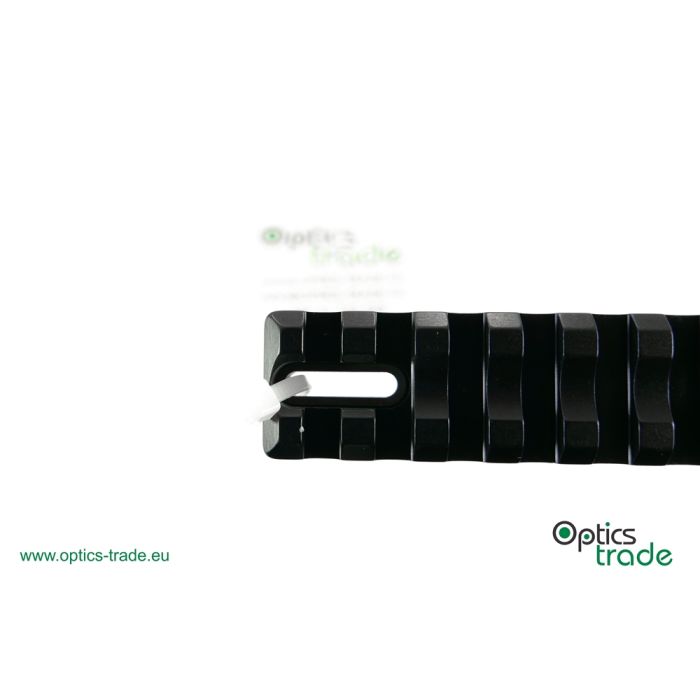

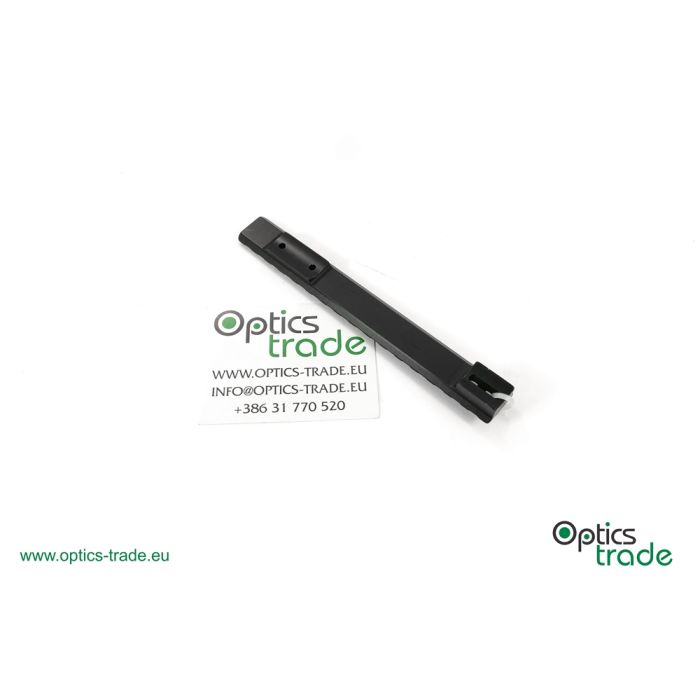

Budući da je proizvedeno toliko pušaka K98, oružari su imali poteškoća u održavanju istog rasporeda pri bušenju rupa na sanduku. Zbog tih različitih rasporeda, proizvođači Picatinny šina izrađuju K98 Picatinny šine u mnogim varijantama. Picatinny šine EAW-a i Rusan-a za Mauser K98, primjerice, nemaju rupe – njih mora izbušiti oružar. Recknagel ima drugačiji način proizvodnje Picatinny šina za K98 – njihove imaju 3 rupe (2 na prednjem dijelu su obične, dok je stražnja u obliku elipse, što korisniku omogućuje pričvršćivanje stražnjeg dijela šine bez obzira na položaj rupa na sanduku).

A: 22 mm
B: 102.4 mm
C: 0–13.2 mm
BHU: 4 mm
Fi: M3.5; 6-48 (both are included)
R1: R18
R2: R14/30°

Ispod se može vidjeti razlika između starijih i novijih modela Mauser K98:

Upute za montažu

Uklonite sve mrlje (masnoću, ulje itd.) sa sanduka puške pomoću sredstva za čišćenje (acetona). Nakon što je površina čista i suha, provjerite odgovaraju li vijci šini i rupama na sanduku. Provjerite je li Picatinny šina kompatibilna s puškom pregledom montažnih rupa na obje. Prije trajne montaže šine nanesite minimalnu količinu sredstva za osiguravanje navoja 278 ili 648 na vijke i kontaktne površine. Pazite da tekućina ne dospije u ili blizu montažnih rupa. Pažljivo očistite preostali višak tekućine oko šine sredstvom za čišćenje. Pomoću moment ključa odgovarajuće zategnite vijke (do 2,2 Nm) – nemojte pretjerano zatezati.

Jamstvo

Proizvod ima jamstveni rok od 10 godina.
