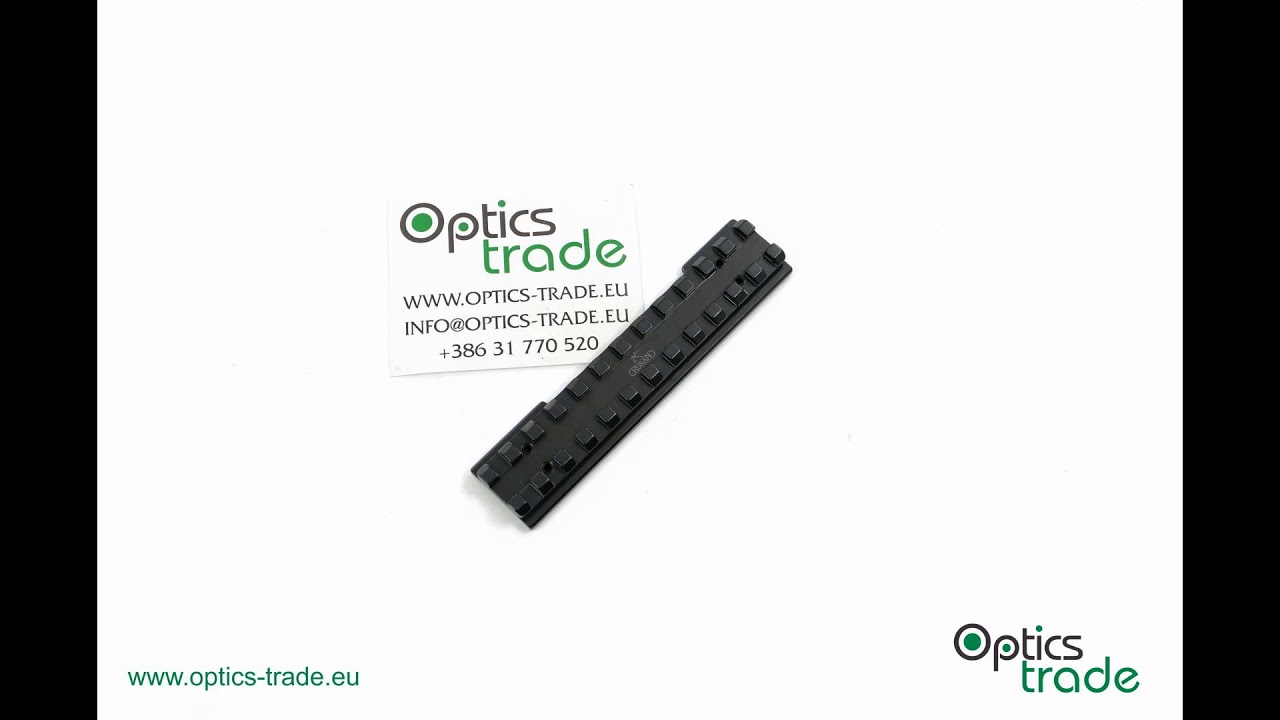

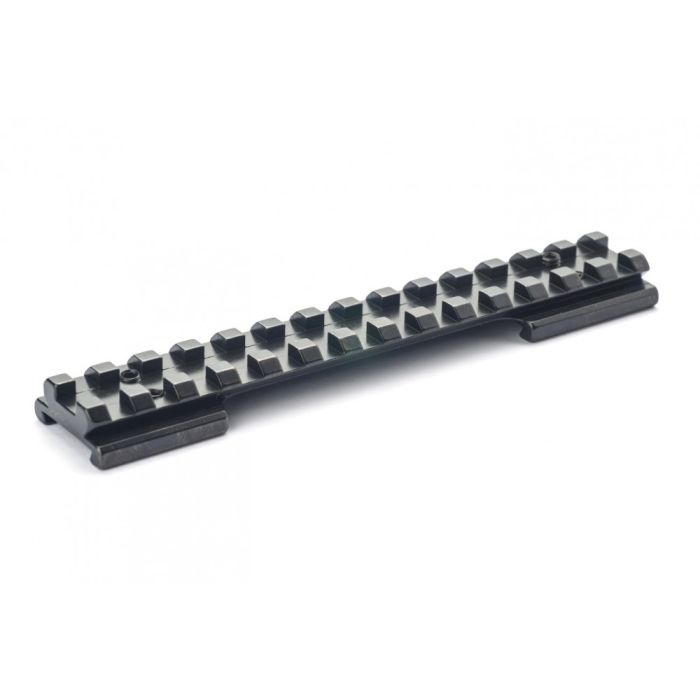

Rusan Picatinny rail - CZ 550 / 601 ZKK (SA)

Uvod

Picatinny šina sastoji se od utora s razmacima od 5,23 mm između njih, što znači da se može koristiti cijelom svojom duljinom. Jednostavna je za montažu i zamjenjiva – ako je nešto izrađeno za Picatinny šinu, odgovarat će bez obzira na proizvođača ili datum proizvodnje. Pristupačna je, otporna i pouzdana – zato je tako često koriste profesionalci i vojska. Zbog svih svojih izvrsnih svojstava, Picatinny šina posljednjih godina dominira tržištem šina.

Picatinny je velik korak naprijed u odnosu na Weaver standard. Weaver ima nekoliko unaprijed određenih utora, dok Picatinny ima utore po cijeloj površini, što omogućuje montažu uređaja gdje god korisnik smatra prikladnim. Weaverov utor širok je 3,8 mm, zbog čega će prstenasti nosači izrađeni za Weaver šinu odgovarati i na Picatinny šinu, dok prstenasti nosači izrađeni posebno za Picatinny šinu neće odgovarati na Weaver šinu. To je jedan od glavnih razloga zašto je Picatinny daleko bolje rješenje za montažu.

Rusan, tvrtka iz Hrvatske, jedan je od proizvođača Picatinny šina. Izrađuju nosače od čelika i aluminija te kupcima nude širok izbor Picatinny šina za različite puške. Izrađene su od visokokvalitetnog čelika s duboko plavim završnim slojem. Picatinny šine uključuju vijke s odgovarajućim navojem za odgovarajuću pušku. Rusan daje 10 godina jamstva na sve svoje proizvode.

O pušci

CZ je kratica za Ceská Zbrojovka. Sjedište tvrtke nalazi se u Uherskom Brodu, malom gradu u Češkoj Republici. Današnji CZ osnovan je 1936. kao podružnica tvrtke CZ Strakonice, koja je pak bila podružnica tvrtke Zbrojovka Brno – industrija oružja tada je brzo rasla u novoj Čehoslovačkoj, a Uhersky Brod činio se kao izvrsna lokacija jer je bio izoliran i izvan dometa njemačkih bombardera. Godine 1939. njemačke su snage okupirale Čehoslovačku i tvrtka je preimenovana u Böhmische Waffenwerke. Do 1945. proizvodili su strojnice LK-30 i MG-17 za njemačku vojsku. Nakon Drugog svjetskog rata Rusi su preuzeli kontrolu nad cijelom regijom, a komunistička je vlada nacionalizirala tvrtku. Uz vatreno oružje, tvrtka je proizvodila dijelove za motocikl CZ 125 i dijelove za šivaće strojeve. Godine 1957. počeli su proizvoditi jurišnu pušku Model 58, češku verziju AK-47. Godine 1961. u proizvodnju je ušao poznati strojnica-pištolj Skorpion. Poznati pištolj CZ 75 lansiran je 1975. godine. Ceská Zbrojovka postala je neovisna tvrtka u svibnju 1992., kada je pao “željezni zastor”. Danas su jedan od najvećih proizvođača lakog vatrenog oružja. CZ 75, poznati pištolj, mnogi drugi proizvođači vatrenog oružja koriste kao osnovu.

CZ 550, repetirka s zatvaračem, prvi je put predstavljena 1997. kada je zamijenila CZ 537. Ima fiksni spremnik, ali neki modeli, kalibra .22-250 Rem., .243 Win. i .308 Win., mogu doći i s odvojivim spremnikom. CZ 550 ima sigurnosni ventil za otpuštanje tlaka plina na desnoj strani sanduka. Na zatvaraču se nalaze četiri bradavice za zaključavanje. Na sanduku nema montažnih rupa; umjesto toga, sanduk je opremljen 19 mm lastinim repom za potrebe montaže. Mehanizam CZ 550 je controlled-feed. Sigurnosni osigurač nalazi se na desnoj strani sanduka, iza poluge zatvarača. Puške CZ 550 dostupne su u kalibrima .22-250 Rem., .243 Win., .308 Win., 6.5x55, .243 Win., .270 Win., 7x57, 7x64, .308 Win., .30-06 Sprg. i 9.3x62 (raspon kalibara ovisi o modelu CZ 550). CZ 550 Magnum dostupan je u kalibrima 7mm Rem. Mag., .300 Win. Mag., .375 H&H, .416 Rem. Mag., .416 Rigby i .458 Win. Mag. CZ 550 Scandinavian malo se razlikuje od ostalih pušaka CZ 550 – ima povišen stražnji dio kundaka. Također nema lastin rep na sanduku, nego 4 montažne rupe, dvije na prednjoj montažnoj površini i dvije na stražnjoj montažnoj površini.

Puške CZ 550, CZ 537, CZ 557, Brno ZKK 600, Brno ZKK 601, Brno ZKK 602 i Brunner 19 imaju 19 mm lastin rep na sanduku za potrebe montaže.

Ovaj nosač izrađen je za modele CZ 550 short action i Brno ZKK 601.

A: / (bez rupa)
B: / (bez rupa)
C: / (bez rupa)
BHU: 0 mm
Fi: /
R1: Prisma 19
R2: Prisma 19

Upute za montažu

Uklonite sve mrlje (mast, ulje itd.) sa sanduka puške pomoću sredstva za čišćenje (acetona). Kada je površina čista i suha, provjerite odgovaraju li vijci šini i rupama na sanduku. Provjerite je li Picatinny šina kompatibilna s puškom pregledom montažnih rupa na obje. Prije trajne montaže šine, nanesite minimalnu količinu sredstva za osiguravanje navoja 278 ili 648 na vijke i kontaktne površine. Pazite da tekućina ne dospije u montažne rupe ili u njihovu blizinu. Pažljivo očistite preostali višak tekućine oko šine pomoću sredstva za čišćenje. Pomoću moment ključa zategnite vijke odgovarajućim momentom (do 2,2 Nm) – nemojte pretjerano zatezati.

Jamstvo

Proizvod ima jamstveni rok od 10 godina.
