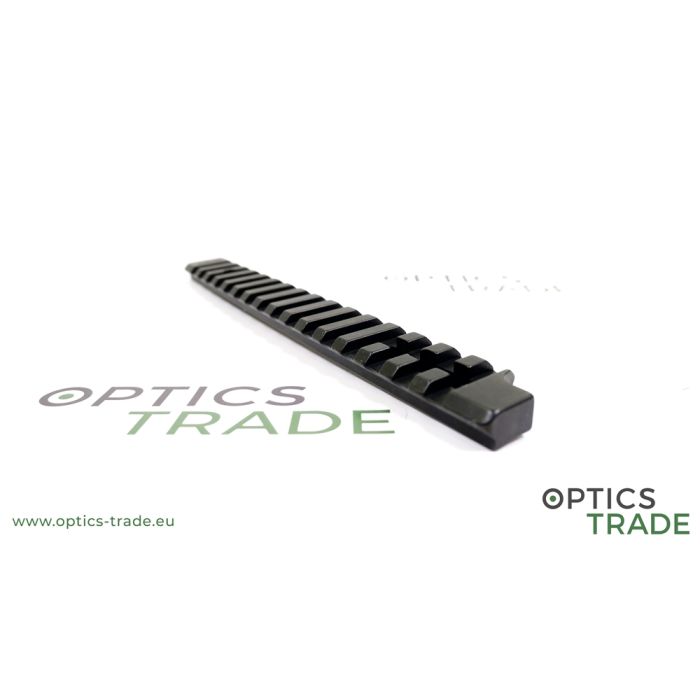

MAK Steel Picatinny rail, Steyr SBS B: 87.5, 20 MOA

Uvod

Picatinny šina sastoji se od utora s razmacima od 5,23 mm između njih, što znači da se može koristiti cijelom svojom duljinom. Jednostavna je za montažu i zamjenjiva – ako je nešto izrađeno za Picatinny šinu, odgovarat će bez obzira na proizvođača ili datum proizvodnje. Pristupačna je, otporna i pouzdana – zato je tako često koriste profesionalci i vojska. Zbog svih svojih izvrsnih svojstava, Picatinny šina posljednjih je godina dominantna na tržištu šina.

Picatinny je velik korak naprijed u odnosu na Weaver standard. Weaver ima nekoliko unaprijed određenih utora, dok Picatinny ima utore po cijeloj površini, što omogućuje montažu uređaja gdje god korisnik smatra prikladnim. Weaverov utor širok je 3,8 mm, zbog čega će prstenasti nosači izrađeni za Weaver šinu odgovarati i na Picatinny šinu, dok prstenasti nosači izrađeni posebno za Picatinny šinu neće odgovarati na Weaver šinu. To je jedan od glavnih razloga zašto je Picatinny daleko bolje rješenje za montažu.

MAK jedan je od najvećih proizvođača nosača u Njemačkoj. Sve njihove Picatinny šine izrađene su od visokokvalitetnog čelika i poznate su po mat završnoj obradi koja ne reflektira svjetlost. Rubovi šina valoviti su, što dodatno pridonosi dojmu visoke kvalitete. MAK Picatinny šine nemaju utor koji bi korisniku omogućio uporabu Picatinny šine s nišanima.

Nagib od 20 MOA

Nagib od 20 MOA potreban je samo kada optički ciljnik ostane bez elevacije. Na primjer, pri gađanju na udaljenosti od 100 m, strijelac dobiva dodatnih 58,2 cm / 100 m raspona elevacije s nosačem od 20 MOA. To je približno 5,8 Mrad elevacije. Da bude još jasnije – ako je meta postavljena na 100 m, optički ciljnik s nagnutom šinom od 20 MOA ciljat će u središte mete, dok će cijev puške ciljati 58 cm više od optičkog ciljnika. To strijelcu daje dodatnu elevaciju potrebnu za gađanje na velikim udaljenostima. Ako planirate pucati na udaljenostima većim od 600 metara, uporaba šine s 20 MOA izrazito se preporučuje. Nema negativnog učinka nagnute Picatinny šine u sustavu montaže ako pucate samo na kraćim udaljenostima. Isto vrijedi i obrnuto, jer ako ne pucate na ekstremnim udaljenostima, Picatinny šina s nagibom nije potrebna.

O pušci

Steyr Mannlicher, renomirana tvrtka koja proizvodi vatreno oružje, osnovana je 1864. godine od strane Josefa Werndla. Ubrzo je izrasla u veliku tvrtku s velikim proizvodnim kapacitetom. Godine 1882. suočili su se s manjom krizom zbog nedostatka velikih narudžbi (europskim su vojskama isporučivali puške s punjenjem s repa – potražnja je opala). Tada je Werndl iskoristio proizvodni kapacitet tvrtke za proizvodnju raznih proizvoda uz vatreno oružje: dinama, elektromotora, žarulja, bicikala, automobila i kamiona. Najaktivnije godine tvrtke bez sumnje su bile tijekom Prvog svjetskog rata, kada je više od 4000 komada vatrenog oružja dnevno izrađivalo 15.000 zaposlenika. Naziv tvrtke promijenjen je u Steyr-Daimler-Puch AG 1987. godine.

Važno je znati da SBS nije sama puška, nego sustav zatvarača (SBS znači Safe Bolt System) koji se može pronaći na mnogim različitim modelima Steyra: Classic, CL II, SM 12, Pro Hunter, Pro Alaskan, Jagdmatch, Scout itd. SBS je koncept koji odstupa od ustaljenog načela zaključavanja pomoću bradavica na stražnjem dijelu zatvarača. Umjesto toga, dvije suprotne bradavice oblikovane su na prednjem dijelu zatvarača. Sigurnosni osigurač ima tri položaja: u prvom položaju oružje je spremno za paljbu i na sigurnosnom osiguraču vidi se crvena točka; u drugom položaju na sigurnosnom osiguraču vidi se bijela točka – okidač je blokiran, ali se zatvarač i dalje može rukovati (punjenje, pražnjenje); u trećem položaju, gdje se na sigurnosnom osiguraču vidi bijela crta i bijela točka, blokirani su i okidač i zatvarač.

Postoji razlika između starijih (bez SBS-a) i novijih Steyr pušaka (sa SBS-om) u pogledu radijusa na sanduku (gdje se buše rupe za potrebe montaže). Noviji modeli su ravniji (R35) od starijih modela (R17.5, R15).

Steyr Mannlicher SM 12 je repetirka koja ima Steyrov SBS (Safe Bolt System). Na svakoj strani zatvarača nalaze se dvije bradavice za zaključavanje, ukupno 4 bradavice. Sustav zatvarača radi vrlo glatko. Zatvarač se podiže pod kutom od 90 stupnjeva i ima Sako-sličan izvlakač s okretnom kandžom na glavi (push-feed). Također ima dva sigurnosna plinska otvora. SM 12 opremljen je Steyrovim Hand Cocking Systemom koji korisniku omogućuje ručno napinjanje unutarnjeg udarnog mehanizma, što povećava sigurnost jer omogućuje ručno otpuštanje udarača. Za napinjanje udarača i deaktivaciju osigurača korisnik ga mora pritisnuti prema naprijed. Za otpuštanje i uključivanje osigurača kompresijom opruge korisnik ga mora pritisnuti prema dolje. Mehanizam je vrlo jednostavan za rukovanje i ne zbunjuje korisnika, za razliku od nekih drugih. Cijev SM 12 dostupna je u kalibrima .243 Win., .308 Win., 7mm-08 Rem., 7x64, .270 Win., .30-06 Sprg., .25-06 Rem., 6.5x55 SE, 8x57 JS i 9.3x62. Magnum verzije dostupne su u kalibrima 7mm Rem. Mag., .300 Win. Mag., .300 Wby., 8x68 S, .270 WSM i .300 WSM. Kapacitet spremnika je 4 metka. Na sanduku je izbušeno 6 rupa za potrebe montaže – 3 sprijeda i 3 straga.

Steyr Mannlicher CL II, Steyrova repetirka 21. stoljeća, ima SBS (Safe Bolt System). Nasljednik je poznate serije Steyr Mannlicher Classic. Na zatvaraču se nalaze 4 bradavice za zaključavanje, po 2 sa svake strane. Sustav zatvarača je push-feed. Kapacitet spremnika je 4 metka. Cijevi standardnih modela dugačke su 560 mm, dok su magnum modeli opremljeni cijevima duljine 620 mm. Također postoji mogućnost odabira modela Mountain, Light ili Semi-weight, koji imaju cijevi duljine 508 mm. Steyr za CL II nudi sljedeće kalibre: .222 Rem., .223 Rem., .243 Win., .308 Win., 7mm-08 Rem., .270 Win., 7x64, .30-06 Sprg., .25-06 Rem., 6.5x55 SE, 8x57 JS, 9.3x62, .300 Win. Mag., 7mm Rem. Mag., 8x68 S, .270 WSM, .300 WSM., .300 Wby Mag., .375 H&H i .458 Win. Mag. Podmodeli CL II su CL II Halfstock, CL II Halfstock Stainless, CL II Mountain, CL II Light, CL II Semi-weight i Jagdmatch. Svi osim Jagdmatcha dostupni su i u SX verzijama. One imaju robusni SX kundak s gumenim umetcima i prizmatičnim aluminijskim ležištem.

Steyr Classic sa SBS-om (Safe Bolt System) predstavljen je 1997. i zamijenio je Steyr Mannlicher modele iz 1969. Puška je dostupna u verziji s punim kundakom i polukundakom. Verzija s punim kundakom dostupna je u kalibrima .243 Win., .25-06 Rem., 6.5x55 SE, .270 Win., 7mm-08 Rem., 7x64 mm, .308 Win., .30-06 Sprg. i 8x57 JS. Verzija s polukundakom izrađena je za .25-06 Rem., .243 Win., 6.5x55 SE, .270 Win., 7x64 mm, 7mm-08 Rem., 7mm Rem. Mag., .300 Win. Mag., .308 Win., .30-06 Sprg., 8x57 JS, 8x68S i 9.3x62 mm.

Pro Hunter prvi je put predstavljen 1997. i ima SBS (Safe Bolt System). Sigurnosni osigurač SBS-a isti je kao na modelu Classic. Na izbor su dvije varijante: Stainless i Mountain. Obje su dostupne u kalibrima .243 Win., .25-06 Rem., 6.5x55 SE, .270 Win., 7 mm-08 Rem., 7x64 mm, 7 mm Rem. Mag., .300 Win. Mag., .308 Win., .30-06 Sprg., 8x57 JS, 8x68S i 9.3x62 mm. Verzija Stainless dolazi bez nišana. Verzija Mountain dugačka je 101 cm i teži 2,85 kg, dok je verzija Stainless dugačka 108 cm i teži 2,95 kg. Na sanduku je ukupno izbušeno i narezano 6 rupa (3 sprijeda i 3 straga) – za potrebe montaže.

Scout, predstavljen 1998., također ima SBS (Safe Bolt System). Dolazi s bipodom (dvije noge čine dio kundaka) i ima ravni gornji dio (na vrhu je Weaver šina). Steyr je Scout proizvodio samo u dva kalibra: .223 Rem. i .308 Win. Njegov spremnik prima pet metaka.

Na našoj smo stranici nosače za Steyr puške podijelili na sljedeći način:

Ako je radijus obje montažne površine R17.5 ili R15, to znači da je nosač namijenjen starijoj Steyr pušci bez SBS-a – one su na našoj stranici grupirane pod kategorijama Steyr Mannlicher SL, Steyr Mannlicher L, Steyr Mannlicher M i Steyr Mannlicher S. Navedena je udaljenost između unutarnjih montažnih rupa na sanduku (udaljenost B – pogledajte sliku iznad):

Steyr Mannlicher SL (super light) – za kalibre .222 Rem., .222 Rem. Mag., .223 Rem. i 5.6x50 Mag.
Steyr Mannlicher L (light) – za kalibre 5.6x57, .243 Win., .308 Win., .22-250 Rem. i 6mm Rem.
Steyr Mannlicher M (medium) – za kalibre 6.5x57, .270 Win., 7x57, 7x64, .30-06 Sprg., 8x57 i 9.3x62, 6.5x55 i 7.5x55.
Steyr Mannlicher S (heavy/magnum) – za kalibre 6.5x68, 7mm Rem. Mag., .300 Win. Mag., 8x68 S, .375 H&H, .338 Win. Mag., .300 H&H Mag. i 9.3x64

Ako je radijus obje montažne površine R35, to znači da je nosač namijenjen za Steyr SBS. Također smo dodali udaljenost između unutarnjih montažnih rupa na sanduku (udaljenost B – pogledajte sliku iznad):

Steyr SBS B: 87.5 mm
Steyr SBS B: 56 mm
Steyr SBS B: 62 mm
Steyr SBS B: 69 mm
Steyr SBS B: 73.5 mm
Steyr SBS B: 76 mm
Steyr SBS B: 83 mm
Steyr SBS B: 100.2 mm
Steyr SBS B: 104.7 mm

Ovaj je nosač prikladan za Steyr SBS s udaljenošću B od 87.5 mm.

Steyr puške sa SBS sustavom imaju 6 montažnih rupa na sanduku (3 sprijeda i 3 straga). Za odabir odgovarajućeg nosača morate izmjeriti udaljenost između unutarnjih rupa (rupe 3 i 4 – pogledajte sliku iznad, udaljenost B).

A1: 11.84 mm
A: 10 mm
B: 87.5 mm
C: 11.84 mm
C1: 10 mm
BHU: 0 mm
Fi: 6-48
R1: R35
R2: R35

Upute za montažu

Uklonite sve mrlje (mast, ulje itd.) sa sanduka puške pomoću sredstva za čišćenje (acetona). Nakon što je površina čista i suha, provjerite odgovaraju li vijci šini i rupama na sanduku. Provjerite je li Picatinny šina kompatibilna s puškom pregledom montažnih rupa na obje. Prije trajne montaže šine nanesite minimalnu količinu sredstva za osiguravanje navoja 278 ili 648 na vijke i kontaktne površine. Pazite da tekućina ne dospije u ili blizu montažnih rupa. Pažljivo očistite preostali višak tekućine oko šine sredstvom za čišćenje. Pomoću moment ključa zategnite vijke odgovarajućim momentom (do 2,2 Nm) – nemojte previše zatezati.

Jamstvo

Proizvod ima jamstveni rok od 10 godina.
