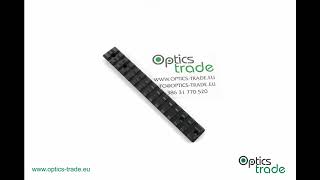

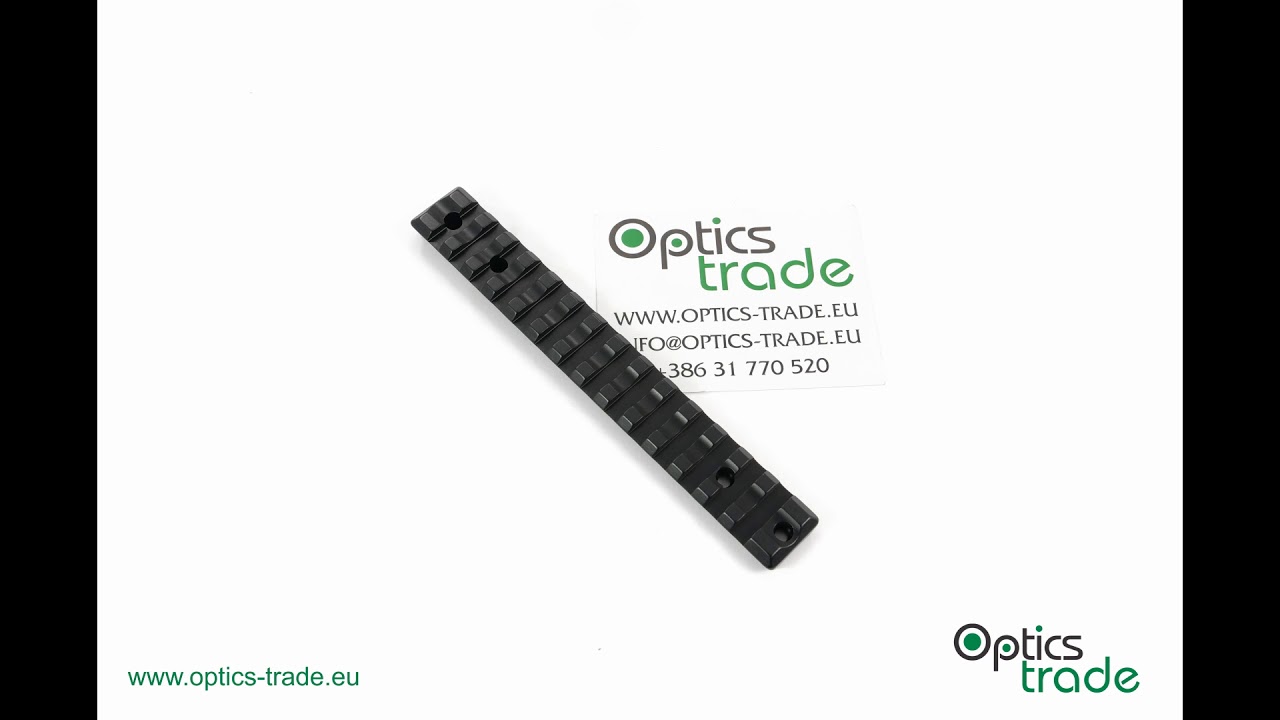

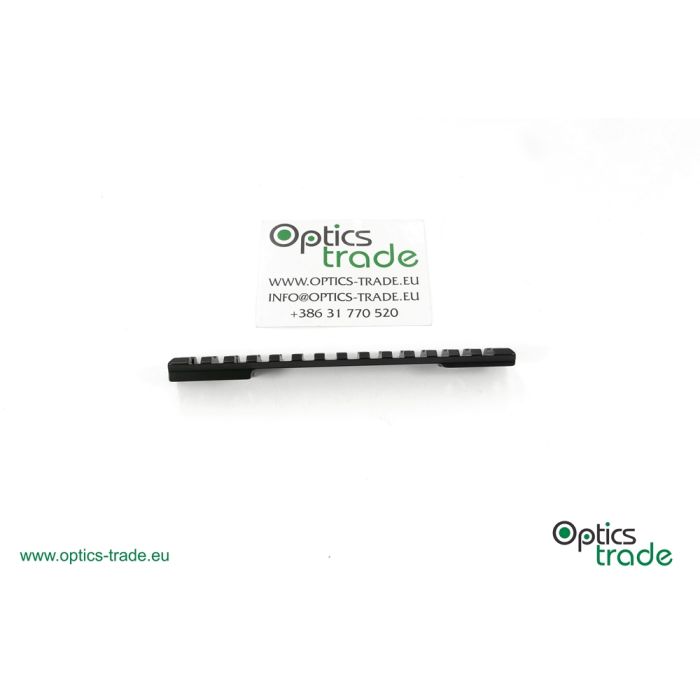

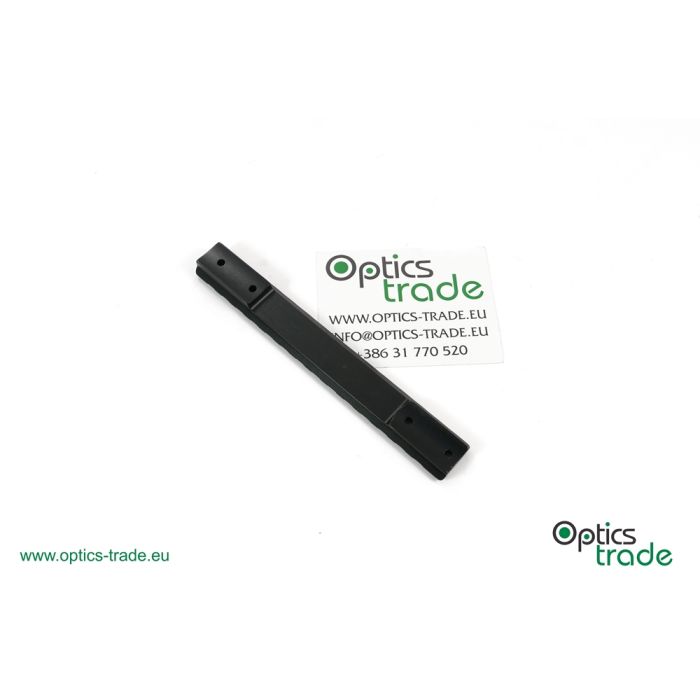

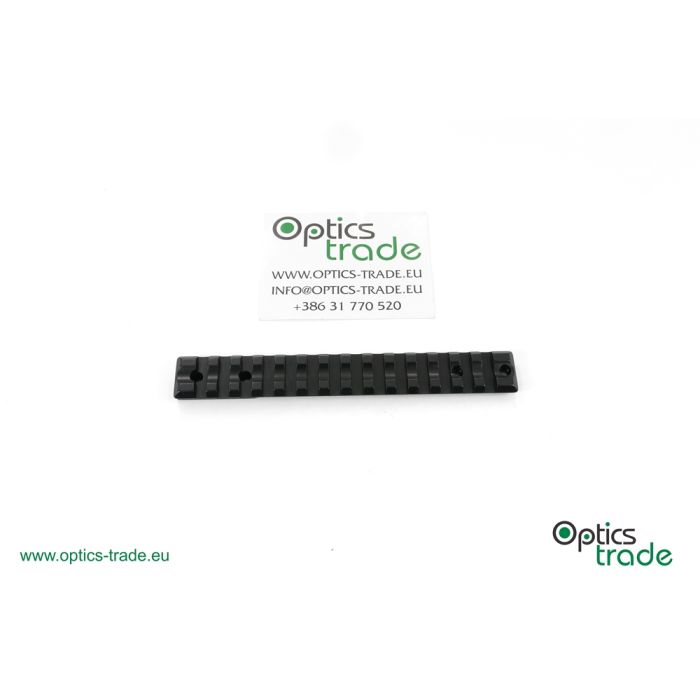

ERA-TAC picatinny rail - Winchester 70 long

Uvod

Picatinny šina sastoji se od utora s razmacima od 5,23 mm između njih, što znači da se može koristiti cijelom svojom duljinom. Jednostavna je za montažu i zamjenjiva – ako je nešto izrađeno za Picatinny šinu, odgovarat će bez obzira na proizvođača ili datum proizvodnje. Pristupačna je, otporna i pouzdana – zato je tako često koriste profesionalci i vojska. Zbog svih svojih izvrsnih svojstava, Picatinny šina posljednjih godina dominira tržištem šina.

Picatinny je veliki korak naprijed u odnosu na Weaver standard. Weaver ima nekoliko unaprijed određenih utora, dok Picatinny ima utore po cijeloj površini, što omogućuje montažu uređaja gdje god korisnik smatra prikladnim. Weaverov utor širok je 3,8 mm, zbog čega će prsteni za montažu izrađeni za Weaver šinu također odgovarati na Picatinny šinu, dok prsteni za montažu izrađeni posebno za Picatinny šinu neće odgovarati na Weaver šinu. To je jedan od glavnih razloga zašto je Picatinny daleko bolje rješenje za montažu.

Recknagel je trenutačno najveći proizvođač nosača u Njemačkoj. Njihove Picatinny šine, poznate po izvrsnom pristajanju i završnoj obradi, uglavnom su izrađene od visokokvalitetnog aluminija (neke su također izrađene od čelika), zbog čega su vrlo pouzdane. Vijci su uključeni. Trenutačno je čest trend među proizvođačima pušaka izrada sanduka od aluminija – montaža Picatinny šine izrađene od aluminija na jedan od tih sanduka stoga nije problematična. Njihovi se proizvodi prodaju pod nazivom Recknagel ili Era-Tac.

O pušci

Godine 1855. Horace Smith, Daniel B. Wesson i C.C. Palmer osnovali su tvrtku Volcanic Repeating Arms Company. Oliver F. Winchester, proizvođač odjeće, bio je jedan od dioničara. Ubrzo je postao najveći dioničar, a s vremenom je tvrtka promijenila naziv u Winchester Repeating Arms Company. Prvo vatreno oružje koje su izradili bio je Model 1866 – postigao je veliku popularnost. Među njihovim najprodavanijima su Model 1894 (izrađeno je više od tri milijuna komada) i, naravno, Model 70 – Rifleman's Rifle. Winchester je tijekom svog postojanja također bio vrlo uspješan proizvođač streljiva. Ovo su njihovi najpoznatiji patroni: .30 WCF .44-40 WCF, .50 BMG, .270 Win., .308 Win., .243 Win., .22 WMR i .300 Win. Mag. Danas je Winchester u vlasništvu tvrtke Olin Corporation.

Prvi put predstavljen 1936., Model 70, poznat i kao Rifleman's rifle zbog svoje reputacije među strijelcima, ima kultno mjesto u američkoj kulturi. Riječ je o repetirki s zatvaračem. Modeli izdani prije 1964. danas se nazivaju “Classic“. Te su puške imale izvlakač nalik kandži tipa Mauser (controlled-feed). Zatim je Winchester promijenio izvlakač u push-feed, ali je na kraju odlučio ponovno uvesti prethodni. Do 1984. za svaki je kalibar korištena ista duljina sanduka, što je bila mana – sanduk i zatvarač bili su predugi za neke male kalibre kao što je .223 Rem. Prvi Mod. 70 koji je imao sanduk prilagođen malim kalibrima bio je XTR Featherweight. Budući da je Winchester Model 70 tijekom godina bio toliko popularan, izrađene su mnoge verzije. Winchester puni svoje modele s dugom akcijom za .270 Win., .280 Rem., .30-06 Sprg., .300 Win. Mag., .338 Win. Mag., .375 H&H, .416 Rem., .458 Win. Mag. i 7mm Rem. Mag. Za potrebe montaže postoje dvije rupe u prednjem dijelu sanduka i dvije rupe u stražnjem dijelu sanduka.

Puške Winchester Model 70 short, Model 70 long, Model 70 WSM i Model 70 WSSM imaju slične akcije. Radijusi montažnih površina isti su, ali postoji razlika u B udaljenosti (pogledajte sliku ispod). Zato će, primjerice, dvodijelni nosači izrađeni za Winchester Model 70 short odgovarati puškama Winchester Model 70 long, Model 70 WSM i Model 70 WSSM, dok jednodijelni nosači izrađeni za Winchester Model 70 short neće odgovarati puškama Winchester Model 70 long, Model 70 WSM i Model 70 WSSM.

Ovaj nosač prikladan je za Winchester 70 LA (long-action).

A: 22 mm
B: 96,5 mm
C: 22 mm
BHU: 3,4 mm
Fi: 6-48
R1: R17
R2: R34

Upute za montažu

Uklonite sve mrlje (masnoću, ulje itd.) sa sanduka puške sredstvom za čišćenje (aceton). Nakon što je površina čista i suha, provjerite odgovaraju li vijci šini i rupama na sanduku. Provjerite je li Picatinny šina kompatibilna s puškom pregledom montažnih rupa na obje. Prije trajne montaže šine nanesite minimalnu količinu sredstva za osiguravanje navoja 278 ili 648 na vijke i kontaktne površine. Pazite da tekućina ne dospije u ili blizu montažnih rupa. Pažljivo očistite preostali višak tekućine oko šine sredstvom za čišćenje. Pomoću moment ključa zategnite vijke odgovarajuće (do 2,2 Nm) – nemojte previše zatezati.

Jamstvo

Proizvod ima jamstveni rok od 10 godina.
