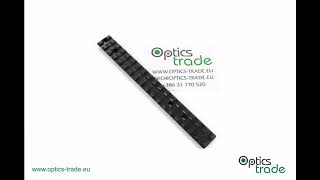

ERA-TAC picatinny rail - Savage rounded top, long - 20 MOA

Uvod

Picatinny šina sastoji se od utora s razmacima od 5,23 mm između njih, što znači da se može koristiti cijelom svojom duljinom. Jednostavna je za montažu i zamjenjiva – ako je nešto izrađeno za Picatinny šinu, odgovarat će bez obzira na proizvođača ili datum proizvodnje. Pristupačna je, otporna i pouzdana – zato je tako često koriste profesionalci i vojska. Zbog svih svojih izvrsnih svojstava, Picatinny šina posljednjih godina dominira tržištem šina.

Picatinny je velik korak naprijed u odnosu na Weaver standard. Weaver ima nekoliko unaprijed određenih utora, dok Picatinny ima utore po cijeloj površini, što omogućuje montažu uređaja ondje gdje korisnik smatra prikladnim. Weaverov utor širok je 3,8 mm, zbog čega će prstenasti nosači izrađeni za Weaver šinu također odgovarati na Picatinny šinu, dok prstenasti nosači izrađeni posebno za Picatinny šinu neće odgovarati na Weaver šinu. To je jedan od glavnih razloga zašto je Picatinny daleko bolje rješenje za montažu.

Recknagel trenutačno je najveći proizvođač nosača u Njemačkoj. Njihove Picatinny šine, poznate po izvrsnom pristajanju i završnoj obradi, uglavnom su izrađene od visokokvalitetnog aluminija (neke su također izrađene od čelika), zbog čega su vrlo pouzdane. Vijci su uključeni. Trenutačno je čest trend među proizvođačima pušaka izrada sanduka od aluminija – montaža aluminijske Picatinny šine na takve sanduke stoga nije problematična. Njihovi se proizvodi prodaju pod nazivom Recknagel ili Era-Tac.

Nagib od 20 MOA

Nagib od 20 MOA potreban je samo kada optički ciljnik ostane bez elevacije. Na primjer, pri gađanju na udaljenosti od 100 m, strijelac dobiva dodatnih 58,2 cm / 100 m raspona elevacije s nosačem od 20 MOA. To je približno 5,8 Mrad elevacije. Da bude još jasnije – ako je meta postavljena na 100 m, optički ciljnik s nagnutom šinom od 20 MOA ciljat će u središte mete, dok će cijev puške ciljati 58 cm više od optičkog ciljnika. To strijelcu daje dodatnu elevaciju potrebnu za gađanje na velikim udaljenostima. Ako planirate pucati na udaljenostima većim od 600 metara, upotreba šine s nagibom od 20 MOA izrazito se preporučuje. Nema negativnog učinka nagnute Picatinny šine u sustavu montaže ako pucate samo na kraćim udaljenostima. Isto vrijedi i obrnuto, jer ako ne pucate na ekstremnim udaljenostima, Picatinny šina s nagibom nije potrebna.

O pušci

Savage Arms je tvrtka za proizvodnju vatrenog oružja iz Westfielda, Massachusetts. Osnovao ju je 1894. Arthur Savage u Utici, New York. U početku je tvrtka proizvodila puške, pištolje i streljivo. Tijekom Drugog svjetskog rata Savage Arms okrenuo se vojnoj proizvodnji – proizvodili su poznati automatski pištolj Thompson i Lee-Enfield, repetirku s zatvaračem. Također su poznati po svom jedinstvenom okidaču „Accutrigger“, polužnoj pušci Model 99 bez udarača i sportskom metku .300 Savage.

Godine 1998. Savage je želio jasniju razliku između modela s kratkim i dugim zatvaračem – modele s kratkim zatvaračem nazvali su “Model 10”, dok su modeli s dugim zatvaračem zadržali broj 110. Godine 2003. Savage je predstavio Accutrigger za ovu seriju vatrenog oružja – ovaj okidač korisniku omogućuje podešavanje sile povlačenja okidača prema vlastitim željama.

Savage model 110 je repetirka s zatvaračem koja je patentirana 1958. Danas je to najstarija kontinuirano proizvedena američka puška s repetirajućim zatvaračem, nadmašujući čak i poznati Winchester Model 70. Izvorno je oružje bilo komorirano za .30-06 Sprg. i .270 Win. Godine 1959. Savage je predstavio verziju s kratkim zatvaračem ove puške koja je bila izrađena za .243 Win. i .308 Win. Budući da je bio dostupan samo jedan dizajn ove puške, proizvodnja je bila jednostavna – to je održavalo cijene niskima. Osigurač je imao tri položaja. Godine 1998. Savage je želio jasniju razliku između modela s kratkim i dugim zatvaračem – modele s kratkim zatvaračem nazvali su “Model 10”, dok su modeli s dugim zatvaračem zadržali broj 110. Godine 2003. Savage je predstavio Accutrigger za ovu seriju vatrenog oružja – ovaj okidač korisniku omogućuje podešavanje sile povlačenja okidača prema vlastitim željama.

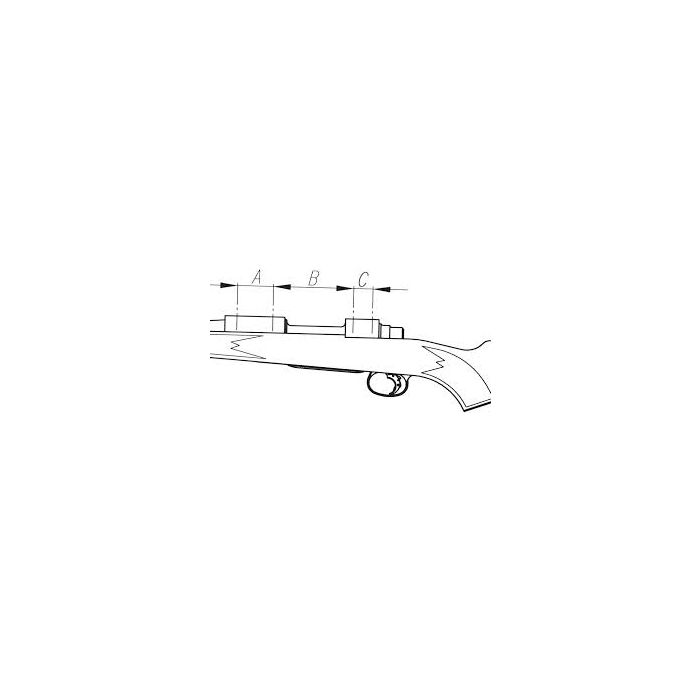

Puške Savage 110 (dugi zatvarač) i 10 (kratki zatvarač) imaju slične mehanizme. Radijusi montažnih površina isti su, ali postoji razlika u udaljenosti B (pogledajte sliku u nastavku). Zato će dvodijelni nosači izrađeni za Savage 110 odgovarati Savageu 10, dok jednodijelni nosači izrađeni za Savage 110 neće odgovarati Savageu 10.

Puške Savage Mod. 110 mogu imati ili okruglu ili ravnu stražnju montažnu površinu. To ovisi o vremenu proizvodnje puške – starije puške imaju ravan stražnji dio (flat top) sanduka, dok novije imaju okrugli stražnji dio (round top). Na temelju toga treba odabrati odgovarajući nosač.

Ovaj nosač prikladan je za noviji Savage Mod. 110 s okruglom stražnjom montažnom površinom.

A: 21,84 mm
B: 117,6 mm
C: 21,84 mm
BHU: 0 mm
Fi: 6-48
R1: R17
R2: Ravna ili okrugla (ovisno o modelu, pogledajte opis iznad)

Upute za montažu

Uklonite sve naslage (masnoću, ulje itd.) sa sanduka puške pomoću sredstva za čišćenje (acetona). Nakon što je površina čista i suha, provjerite odgovaraju li vijci šini i otvorima na sanduku. Provjerite je li Picatinny šina kompatibilna s puškom pregledom montažnih otvora na obje komponente. Prije trajne montaže šine, nanesite minimalnu količinu sredstva za osiguravanje navoja 278 ili 648 na vijke i kontaktne površine. Pazite da tekućina ne dospije u ili blizu montažnih otvora. Pažljivo očistite preostali višak tekućine oko šine sredstvom za čišćenje. Pomoću moment ključa zategnite vijke odgovarajućim momentom (do 2,2 Nm) – nemojte pretjerano zatezati.

Jamstvo

Proizvod ima jamstveni rok od 10 godina.
