EAW Steel Picatinny, Heym SR21 (20 MOA)

Uvod

Picatinny šina sastoji se od utora s razmacima od 5,23 mm između njih, što znači da se može koristiti cijelom svojom duljinom. Jednostavna je za montažu i zamjenjiva je – ako je nešto izrađeno za Picatinny šinu, odgovarat će bez obzira na proizvođača ili datum proizvodnje. Pristupačna je, otporna i pouzdana – zato je tako često koriste profesionalci i vojska. Zbog svih svojih izvrsnih svojstava, Picatinny šina posljednjih godina dominira tržištem šina.

Picatinny je velik korak naprijed u odnosu na Weaver standard. Weaver ima nekoliko unaprijed određenih utora, dok Picatinny ima utore po cijeloj površini, što omogućuje montažu uređaja gdje god korisnik smatra prikladnim. Weaverov utor širok je 3,8 mm, zbog čega će prstenasti nosači izrađeni za Weaver šinu odgovarati i na Picatinny šinu, dok prstenasti nosači izrađeni posebno za Picatinny šinu neće odgovarati na Weaver šinu. To je jedan od glavnih razloga zašto je Picatinny daleko bolje rješenje za montažu.

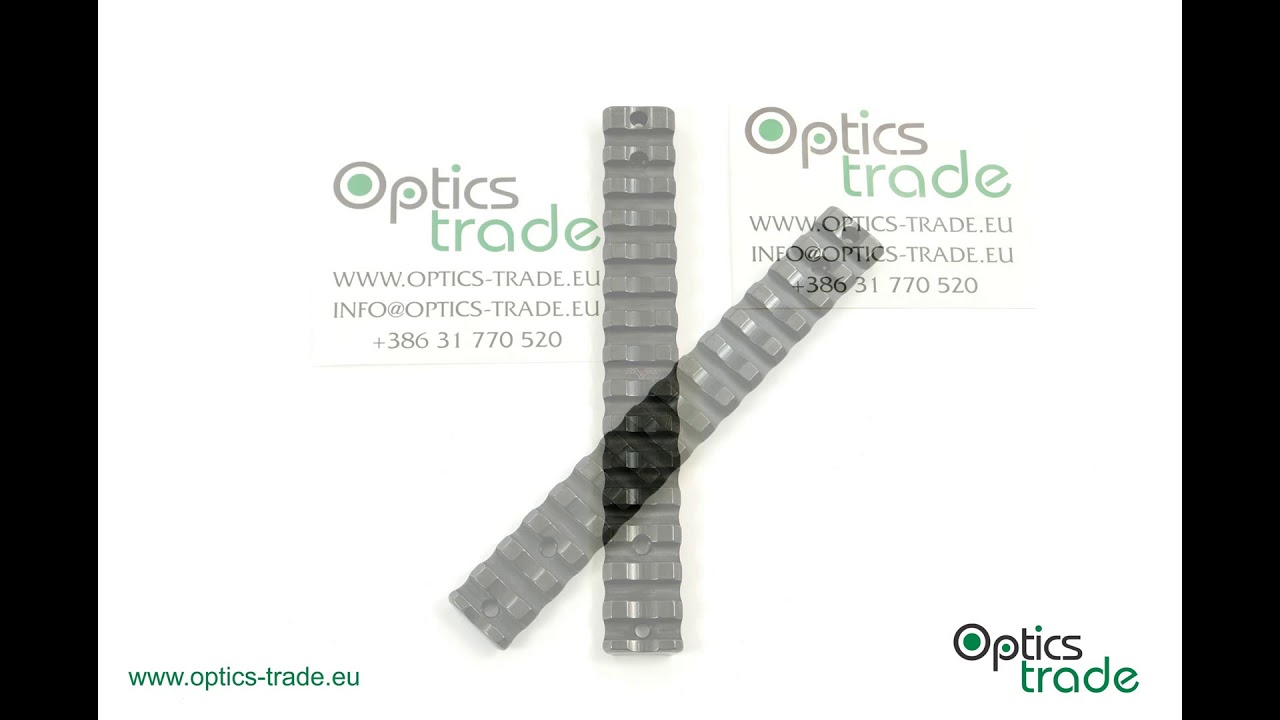

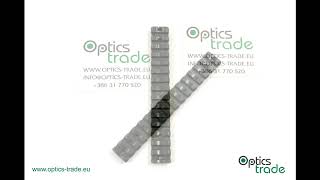

EAW >je njemačka tvrtka poznata po proizvodnji nosača vrhunske kvalitete. Njihove Picatinny šine, koje su sve izrađene od čelika, imaju lijepu završnu obradu i dolaze s jedinstvenim kanalom u sredini, što korisniku omogućuje jasan pogled na nišane puške. Vijci su uključeni. EAW za svoje proizvode bira samo najbolje materijale. Sve te izvrsne značajke, međutim, dolaze po prilično visokoj cijeni.

Nagib od 20 MOA

Nagib od 20 MOA potreban je samo kada optički ciljnik ostane bez elevacije. Na primjer, pri gađanju na udaljenosti od 100 m, strijelac dobiva dodatnih 58,2 cm / 100 m raspona elevacije s nosačem od 20 MOA. To je približno 5,8 Mrad elevacije. Da bude još jasnije – ako je meta postavljena na 100 m, optički ciljnik s nagnutom šinom od 20 MOA ciljat će u središte mete, dok će cijev puške ciljati 58 cm više od optičkog ciljnika. To strijelcu daje dodatnu elevaciju potrebnu za gađanje na velike udaljenosti. Ako planirate pucati na udaljenostima većim od 600 metara, upotreba šine s 20 MOA izrazito se preporučuje.

O pušci

Heym je proizvođač vatrenog oružja iz Njemačke, osnovan 1865. godine – imaju više od 150 godina iskustva. Njihove puške, poznate po izvrsnom rukovanju, izdržljivosti i preciznosti, i dalje se izrađuju ručno.

Heym SR 21'ov mehanizam vrlo je čvrst. Ovo je nasljednik modela SR 20 i predstavljen je 2001. godine. Zatvarač je gotovo potpuno obložen, a puška ima drvenu ručicu zatvarača usklađenu s kundakom. Opremljena je tradicionalnim zatvaračkim sustavom, ali ima i nekoliko inovacija. Jedna od njih je sustav izmjenjive cijevi (za ispaljivanje drugog kalibra korisnik mora zamijeniti i cijev i sanduk). Ima odvojivi spremnik. Na prednjem dijelu mosta nalaze se dva plinska otvora, a na zatvaraču tri brtvena brijega. Njezin zatvarački sustav s izravnim punjenjem radi s pomakom od 60 stupnjeva i vrlo je gladak. Osigurač ima tri položaja. Komorna je za .25-06 Rem., .243 Win., 6x62 Freres, 6.5x55SM, 6.5x57 mm, 6.5x65RWS, .270 Win., 7x64 mm, .308 Win., .30-06 Sprg., 8x57 mm i 9.3x62 mm. Uz dodatni trošak može se isporučiti i u kalibrima .22-250 Rem., 7x57 i 8x64S. Sr 21 G izrađen je za 8x68S, 7 mm Rem. Mag., .300 Win. Mag. i .338 Win. Mag.

Nosači optičkog ciljnika izrađeni za Heym SR 21 neće odgovarati na Heym SR 20 jer te puške imaju mehanizme različitih dimenzija.

Heym SR 21 ima sličan mehanizam kao Heym SR 30. Radijusi montažnih površina isti su, ali postoji razlika u udaljenosti B (vidi sliku ispod). Zato će dvodijelni nosači izrađeni za Heym SR 21 odgovarati na Heym SR 30, dok jednodijelni nosači izrađeni za Heym SR 21 neće odgovarati na Heym SR 30.

A: 21,9 mm
B: 110,9 mm
C: 12,8 mm
BHU: 1,5 mm
Fi: 6-48
R1: R16,5
R2: R18

Upute za montažu

Uklonite sve mrlje (masnoću, ulje itd.) sa sanduka puške pomoću sredstva za čišćenje (acetona). Nakon što je površina čista i suha, provjerite odgovaraju li vijci šini i otvorima na sanduku. Provjerite je li Picatinny šina kompatibilna s puškom pregledom montažnih otvora na obje. Prije trajne montaže šine nanesite minimalnu količinu sredstva za osiguravanje navoja 278 ili 648 na vijke i kontaktne površine. Pazite da tekućina ne dospije u ili blizu montažnih otvora. Pažljivo očistite preostali višak tekućine oko šine sredstvom za čišćenje. Pomoću moment ključa zategnite vijke odgovarajuće (do 2,2 Nm) – nemojte pretjerano zatezati.

Jamstvo

Proizvod ima jamstveni rok od 30 godina.
